令和6年度下期第二種電気工事士学科試験（電気技術者試験センター）問16

✓ これが正解ハ600V ポリエチレン絶縁耐燃性ポリエチレンシースケーブル平形

解説

EM・EEF/F 表示の平形ケーブルは、耐燃性ポリエチレンシース。

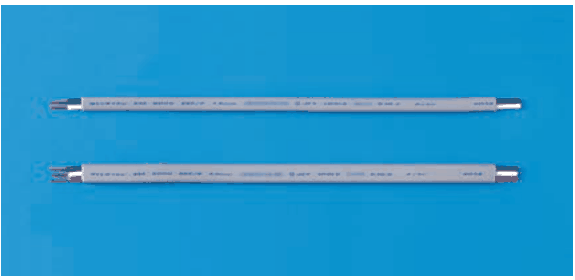

写真の材料は、灰色の平たい被覆の電線2本で、両端は被覆がはがされて心線が出ています。形はビニル絶縁ビニルシース平形と似ていますが、見分けの決め手は、被覆の表面に印刷された表示です。問題文には、EM、600V、EEF/F、1.6mm、JIS、JET＜PS＞Eと書かれています。

EEF/Fという略号は、ポリエチレン絶縁・耐燃性ポリエチレンシースの平形ケーブルに付けられるもので、EMは環境に配慮した（有害物質を出しにくい）エコ電線を表す印です。したがって、600Vポリエチレン絶縁耐燃性ポリエチレンシースケーブル平形にあたります。

他の材料は、略号や構造で見分けます。ビニル絶縁ビニルシースの平形はVVF、架橋ポリエチレン絶縁ビニルシースはCVと表示されます。無機絶縁ケーブルは、金属管の中に無機質の絶縁物を詰めた構造で、見た目も表示も異なります。 覚え方は、EEF/Fの表示なら、ポリエチレン絶縁・耐燃性ポリエチレンシースの平形、です。

ほかの選択肢の解説

• イ無機絶縁ケーブル：無機絶縁ケーブルは、金属の管の中に無機質の絶縁物を詰めた、耐火性の高いケーブルです。写真は灰色の平たい被覆のケーブルで、形も表示のEEF/Fとも合わないので、当てはまりません。
• ロ600V ビニル絶縁ビニルシースケーブル平形：ビニル絶縁ビニルシースケーブル平形も灰色で平たい形をしていて、見た目は似ています。しかし、その表示にはVVFが使われます。写真の表示はEEF/Fで、ポリエチレン系の材料にあたります。
• ニ600V 架橋ポリエチレン絶縁ビニルシースケーブル：架橋ポリエチレン絶縁ビニルシースケーブルは、CVと表示され、丸形のケーブルが多い材料です。写真の電線は平形で、表示もEEF/Fなので、当てはまりません。
