令和3年度下期第二種電気工事士筆記試験（午前）（電気技術者試験センター）問17

✓ これが正解ロ線付防水ソケット

解説

白黒の線が付いた円筒形のソケットは、線付防水ソケットです。

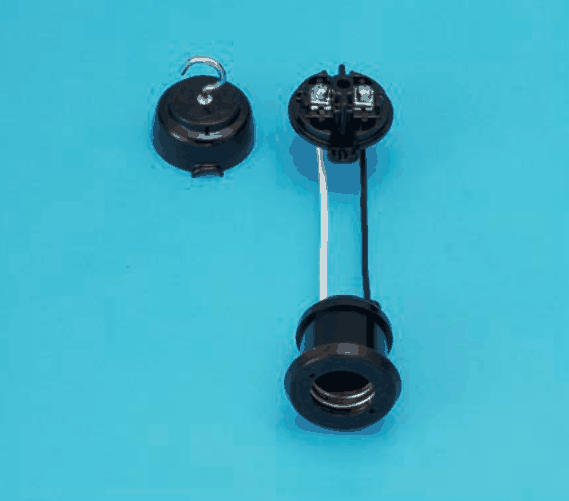

写真の器具は黒い樹脂製で、3つの部分からなります。上部に金属のフックが付いた丸いふた、端子ねじが2つ見える丸い台、そして口の内側にねじ山の付いた金属が見える円筒形の部分です。台と円筒形の部分は、白と黒の2本の線でつながっています。電球をねじ込む口と線が一体になったこの形が、線付防水ソケットです。

他の器具との違いは、つまみやひもの有無と線の有無で見分けます。キーソケットは、点滅用のつまみ（キー）が付いた電球用のソケットです。プルソケットは、ひもを引いて点滅させるソケットです。写真には、つまみもひもも見えません。ランプレセプタクルは、線を持たず、取付面に直接固定して使う形が一般的です。

覚え方は、白と黒の2本の線が付いた円筒形のソケットなら、線付き、です。

ほかの選択肢の解説

• イキーソケット：キーソケットは、電球の点滅用にまわすつまみ（キー）が付いたソケットです。写真の円筒形の部分には、そのようなつまみが見えないので、当たりません。
• ハプルソケット：プルソケットは、ひもを引いて点滅させるソケットで、ひもを通す部分があります。写真にはひもも、ひもの出口になる部分も見えず、別の器具と判断できます。
• ニランプレセプタクル：ランプレセプタクルは、一般に線が出ておらず、取付面にそのまま固定する形のソケットです。写真には白と黒の線があり、台と円筒をつないでいるため、この名称とは見た目が異なります。
