令和2年度下期第二種電気工事士筆記試験（午前）（電気技術者試験センター）問17

✓ これが正解ハ電磁接触器

解説

円内は電磁石で入り切りする電磁接触器です。

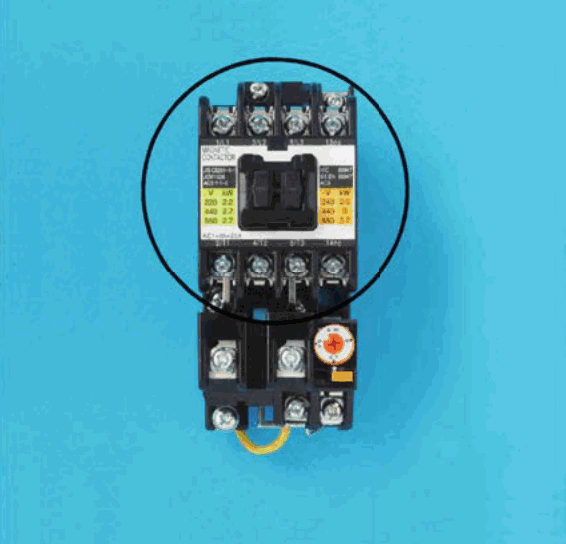

写真は、上下に2つの器具が重なった形をしています。問われているのは、黒い円で囲まれた上側の部分です。この部分は、上下に端子ねじが4つずつ並び、中央に黒い四角の可動部分と、黄色や橙色の定格の表が入った白い銘板があります。電磁石の力で接点を開閉して、電動機などの電路を入り切りする電磁接触器です。

下側の、橙色の丸いつまみと端子ねじがある部分は、電動機の過負荷を検出する熱動継電器です。電磁接触器と熱動継電器を組み合わせた器具を、電磁開閉器と呼びます。なお、写真の下の段に付いている端子ねじや黄色い線は円の外にあるため、問われていません。

円で囲まれた部分は黒い四角の可動部分がある上の段、と位置と形で見分けます。

ほかの選択肢の解説

• イ熱動継電器：熱動継電器（サーマルリレー）は、写真では円の外にある、橙色の丸いつまみが付いた下側の部分です。問われている円で囲まれた上の段は、これではありません。
• ロ漏電遮断器：漏電遮断器は、漏電を検出して電路を自動で遮断する器具です。電動機の電路を入り切りする円内の部分とは役目が違い、写真の円内にはテストボタンも見当たりません。
• ニ漏電警報器：漏電警報器は、漏電を検出して音などで知らせる器具です。円内に見える、黒い四角の可動部分と端子が上下に並ぶ、電路を開閉する構造とは別の器具になります。
