令和4年度上期第二種電気工事士筆記試験（午後）（電気技術者試験センター）問17

✓ これが正解ロ漏電遮断器

解説

定格感度電流30mAと動作時間0.1秒以内の表示から漏電遮断器です。

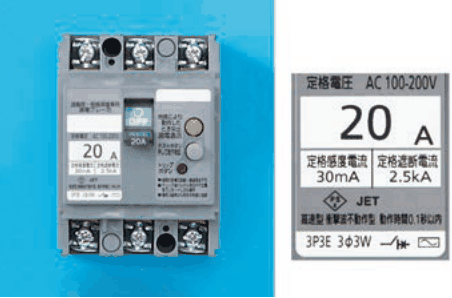

写真の器具の拡大した銘板（定格などを記した表示）には、定格電圧、20 A、定格感度電流30 mA、定格遮断電流2.5 kA、高速型、衝撃波不動作型、動作時間0.1秒以内、3P3Eの字があります。3P3Eは、極（電路を開閉する接点の数）と素子の数を表す表示です。

決め手は、定格感度電流と動作時間の表示です。定格感度電流は、漏電がこの電流以上になると動作する、という値です。この表示があり、さらに定格遮断電流もあって、ハンドルで入り切りできる器具は、漏電を検出して電路を遮断する漏電遮断器です。

配線用遮断器には、定格感度電流の表示がありません。電磁接触器は、コイルで接点を入り切りする器具で、漏電を検出する性能の表示はありません。漏電警報器は、漏電を音などで知らせるだけで、遮断はしません。

覚え方は、定格感度電流と動作時間0.1秒以内の字があれば漏電遮断器、です。

ほかの選択肢の解説

• イ配線用遮断器：配線用遮断器は、過電流や短絡のときに切る器具で、銘板には定格電流や定格遮断電流が書かれます。写真の銘板には、漏電に反応する定格感度電流30 mAと動作時間の表示があるので違います。
• ハ電磁接触器：電磁接触器は、コイルに電気を流して接点を入り切りする器具で、モータの運転などに使います。写真の銘板にある定格感度電流や動作時間0.1秒以内の表示は、電磁接触器にはありません。
• ニ漏電警報器：漏電警報器は、漏電を検出して警報を出す器具で、電路を遮断する機能はありません。写真は、定格遮断電流2.5 kAや、入り切りするハンドルを備えているので、遮断する器具です。
