平成29年度下期第二種電気工事士筆記試験（電気技術者試験センター）問17

✓ これが正解ロ電磁接触器

解説

○で囲まれた上の部分は電磁接触器です。

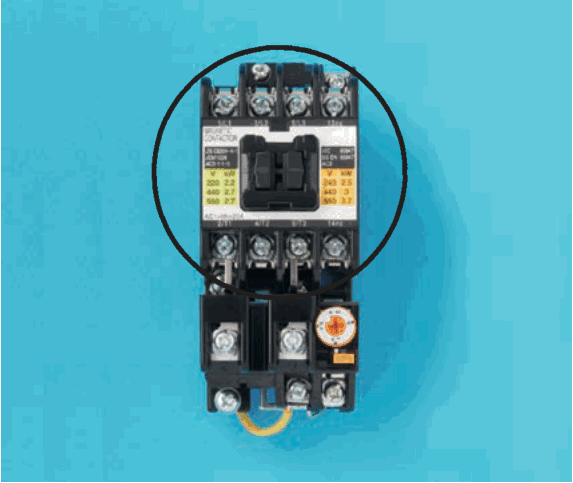

写真の器具は、上下に主回路の端子ねじが並んだ上の部分と、その下の太い端子ねじとオレンジ色の目盛つまみがある部分が一体になった、電動機の入り切り用の器具です。○で囲まれているのは上の部分で、上下に4つずつ端子ねじが並び、中央に黒い可動部があり、左右に銘板（定格電圧などを書いた表）が付いています。この部分は電磁石の力で接点を開閉する電磁接触器です。

下の部分には、オレンジ色の目盛つまみ（整定電流を合わせるつまみ）と小さなボタンがあり、これは電動機に過電流が流れ続けたときに働く熱動継電器（サーマルリレー）の特徴です。上の電磁接触器と下の熱動継電器を組み合わせたものが電磁開閉器です。

漏電遮断器は漏電で回路を切るブレーカで、試験ボタンがあり、電磁接触器とは形が違います。漏電警報器は漏電を音などで知らせる器具です。覚え方は、上の黒い可動部が電磁接触器、下の目盛つまみが熱動継電器です。

ほかの選択肢の解説

• イ漏電遮断器：漏電遮断器は漏電を検出して回路を切るブレーカで、試験用のボタンが付いた箱形です。写真の○の中には、中央に黒い可動部と端子が上下に並ぶ形があり、漏電遮断器の外観とは違います。
• ハ熱動継電器：熱動継電器は、電動機の過電流を熱で検出する器具で、写真ではオレンジ色の目盛つまみがある下の部分です。○で囲まれているのは、その上にある可動部が見える部分で、別の器具です。
• ニ漏電警報器：漏電警報器は、漏電を検出して警報で知らせる器具で、電磁石で接点を開閉する構造ではありません。写真の○の中は、可動部と主回路の端子が並ぶ器具で、漏電警報器とは外観が合いません。
