平成30年度下期第二種電気工事士筆記試験（電気技術者試験センター）問10
配電理論及び配線設計
配線に関する問題
選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。
低圧屋内配線の分岐回路の設計で，配線用遮断器，分岐回路の電線の太さ及びコンセントの組合せとして，適切なものは。ただし，分岐点から配線用遮断器までは3 m，配線用遮断器からコンセントまでは8 m とし，電線の数値は分岐回路の電線(軟銅線)の太さを示す。また，コンセントは兼用コンセントではないものとする。
- イ
- ロ
- ハ
- ニ
答えと解説
✓ これが正解イ
解説
20 A遮断器に2.0 mmの電線と20 Aのコンセントが適切です。
分岐回路では、配線用遮断器の定格電流ごとに、使える電線の太さとコンセントの定格が決まっています。三つの項目を肢ごとに照らして、全部が合うものを探します。
20 Aの配線用遮断器の分岐回路は、電線が直径1.6 mm以上、コンセントが20 A以下です。30 Aの配線用遮断器の分岐回路は、電線が直径2.6 mm以上、コンセントが20 A以上30 A以下です。

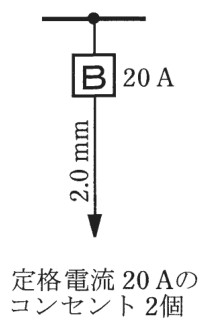

20 Aの遮断器に、直径2.0 mmの電線と、定格電流20 Aのコンセント2個をつないだ肢は、2.0 mmが1.6 mm以上で、20 Aも20 A以下なので、表に合っています。覚え方は、遮断器の定格より大きいコンセントは付けず、電線は遮断器に見合う太さ以上にする、です。電線が細いと発熱しやすいので、定格の大きい遮断器ほど太い電線が必要になる、と考えると整理できます。
ほかの選択肢の解説

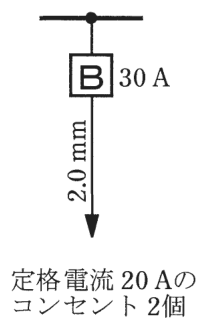

- ロ…0 mmの電線の矢印の先に 定格電流20 Aのコンセント2個 の字：30 Aの配線用遮断器に直径2.0 mmの電線をつないだ肢です。30 Aの分岐回路には直径2.6 mm以上の電線が必要なので、2.0 mmでは細すぎます。コンセント20 Aは合っていますが、電線が決まりに合いません。

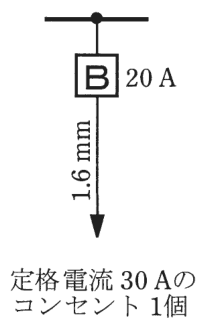

- ハ…1.6 mmの電線の矢印の先に 定格電流30 Aのコンセント1個 の字：20 Aの配線用遮断器に、定格電流30 Aのコンセントをつないだ肢です。20 Aの分岐回路のコンセントは20 A以下と決まっているので、遮断器より大きな定格のコンセントは付けられません。決まりの上で定格が合わない、という理由です。

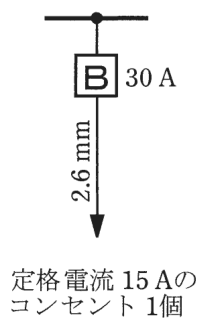

- ニ…6 mmの電線の矢印の先に 定格電流15 Aのコンセント1個 の字：30 Aの配線用遮断器に、定格電流15 Aのコンセントをつないだ肢です。電線2.6 mmは合っていますが、30 Aの分岐回路のコンセントは20 A以上30 A以下とされ、15 Aのコンセントは当てはまりません。
出典：平成30年度下期第二種電気工事士筆記試験 問10（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
