令和5年度上期第二種電気工事士学科試験（午後）（電気技術者試験センター）問10

✓ これが正解ニ

解説

20 A遮断器・2.0 mm・20 Aコンセントの組合せが適切です。

分岐回路は、配線用遮断器の定格電流に合わせて、使える電線の太さとコンセントの定格電流が決まっています。遮断器に対して細い電線や、小さすぎる定格のコンセントを組み合わせると、電線が過熱したり、コンセントが保護されなかったりするからです。

20 A の配線用遮断器の分岐回路は、電線が直径1.6 mm 以上で、コンセントは20 A 以下です。30 A の遮断器では、電線は直径2.6 mm 以上（断面積では5.5 mm² 以上）、コンセントは20 A 以上30 A 以下です。

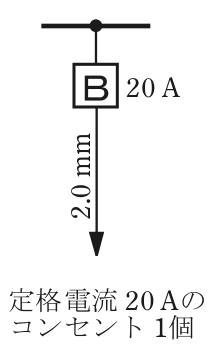

これに4つの図を当てはめます。20 A・直径2.0 mm・20 A コンセント1個の図は、電線が1.6 mm 以上、コンセントも20 A 以下で、決まりを満たします。ほかの3つは、遮断器30 Aに直径2.0 mm の電線、遮断器20 Aに定格30 Aのコンセント、遮断器30 Aに定格15 Aのコンセントで、いずれも外れます。覚え方は、遮断器・電線・コンセントを定格でそろえる、です。

ほかの選択肢の解説

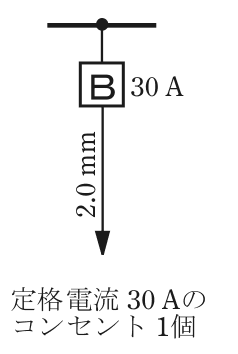

• イ…30 A，その先の電線の太さ2.0 mm，矢印の先に定格電流 30 Aのコンセント 1個：30 Aの遮断器に直径2.0 mm の電線をつなぐ図は、電線が細すぎます。30 Aの分岐回路では2.6 mm以上（または5.5 mm²以上）が必要で、2.0 mm では過熱のおそれがあります。

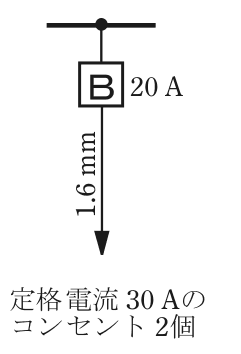

• ロ…20 A，その先の電線の太さ1.6 mm，矢印の先に定格電流 30 Aのコンセント 2個：20 Aの遮断器に、定格30 Aのコンセントを2個付けた図は、コンセントが不適切です。20 Aの分岐回路では、20 A を超える定格のコンセントは付けられません。

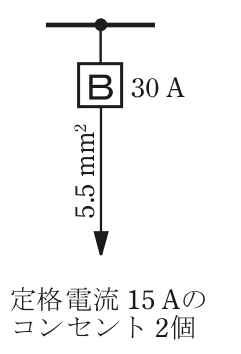

• ハ…30 A，その先の電線の太さ5.5 mm²，矢印の先に定格電流 15 Aのコンセント 2個：30 Aの遮断器と5.5 mm² の電線は組合せとして足りますが、定格15 Aのコンセントを2個付けた点が不適切です。30 Aの分岐回路には、20 A以上のものを付けます。
