令和5年度上期第二種電気工事士学科試験（午前）（電気技術者試験センター）問10

✓ これが正解ハ

解説

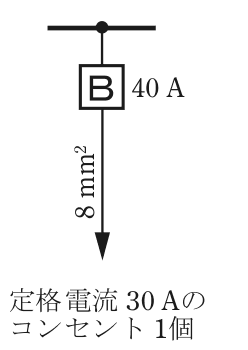

40 Aの遮断器に8 mm²の電線と定格30 Aのコンセントが適切です。

分岐回路は、配線用遮断器の定格電流に応じて、電線の太さとコンセントの定格電流の組合せが決まっています。遮断器の定格が大きいほど太い電線が必要で、コンセントも一定以上の定格のものを選びます。

30 A の配線用遮断器の分岐回路では、直径2.6 mm（または断面積5.5 mm²）以上の電線、定格20 A 以上30 A 以下のコンセントが組合せです。40 A では断面積8 mm²以上の電線と、定格30 A 以上40 A 以下のコンセントになります。20 A の遮断器では、コンセントは定格20 A 以下です。

これに合わせると、40 A の遮断器、8 mm²の電線、定格30 A のコンセント1個の肢だけが適切です。20 A の遮断器に定格30 A のコンセントを付けた肢や、30 A の遮断器に直径2.0 mm の電線を使った肢、30 A の遮断器に定格15 A のコンセントを付けた肢は、いずれも組合せの条件を外れます。

覚え方は、遮断器の定格に電線の太さとコンセントの定格を合わせる、です。

ほかの選択肢の解説

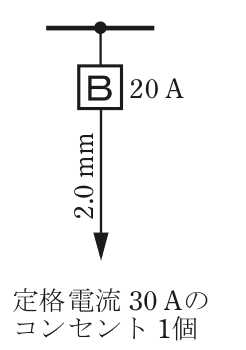

• イ…20 A，その先の電線の太さ2.0 mm，矢印の先に定格電流 30 Aのコンセント 1個：20 A の遮断器の分岐回路に付けられるコンセントは、定格20 A 以下です。定格30 A のコンセントは遮断器に比べて大きすぎ、電線2.0 mm は足りていても組合せが成り立ちません。

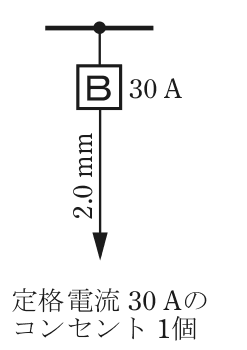

• ロ…30 A，その先の電線の太さ2.0 mm，矢印の先に定格電流 30 Aのコンセント 1個：30 A の遮断器の分岐回路には、直径2.6 mm 以上の電線が必要です。2.0 mm では細く、遮断器が動作する前に電線が過熱するおそれがあるため、この組合せは条件を外れます。

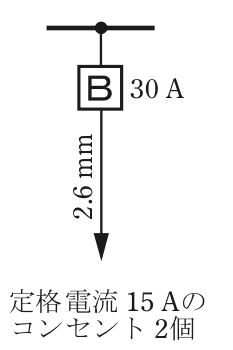

• ニ…30 A，その先の電線の太さ2.6 mm，矢印の先に定格電流 15 Aのコンセント 2個：電線は2.6 mm で足りていますが、30 A の遮断器の分岐回路に付けるコンセントは定格20 A 以上30 A 以下です。定格15 A のコンセントを2個にしても、この条件は満たされません。
