令和4年度下期第二種電気工事士筆記試験（午前）（電気技術者試験センター）問17

✓ これが正解ニ低圧進相コンデンサ

解説

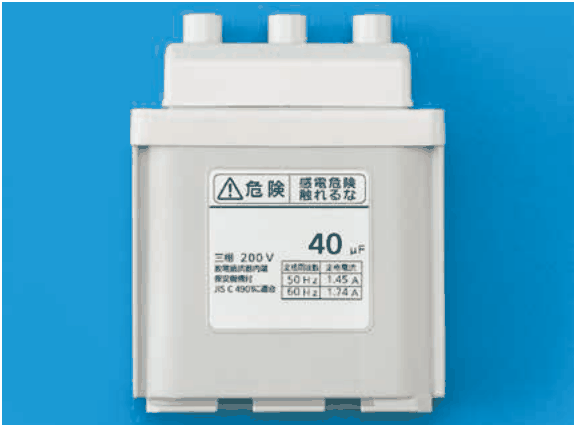

40 μF と三相200 V の銘板は、低圧進相コンデンサです。

写真の機器は、銘板（定格などを書いたラベル）の字から見分けます。銘板には 40 μF という静電容量の表示、三相 200 V、50 Hz のときの電流 1.45 A、60 Hz のときの電流 1.74 A、JIS C 4901 に適合、危険 感電危険 触れるな、の字があります。

μF（マイクロファラド）は、コンデンサの容量を表す単位です。灰色の箱形で上部に円筒形の突起が3つあり、容量の表示のある三相用の機器は、低圧進相コンデンサです。電動機などと並列に接続して、力率（電力を有効に使えている度合い）を改善する目的で使います。50 Hz と60 Hz で電流が違うのも、コンデンサに流れる電流が周波数に比例するためで、1.74÷1.45＝1.2 は60÷50 に一致します。

水銀灯用安定器は、ランプの電力を示す表示があり、変流器は電流の比を示す表示があるなど、静電容量を示す μF の表示は付きません。

覚え方は、銘板に μF と三相とあれば、低圧進相コンデンサ、です。

ほかの選択肢の解説

• イ水銀灯用安定器：水銀灯用安定器は、ランプを安定して点灯させる機器で、銘板にはランプの電力などが示されます。写真の銘板には静電容量を表す 40 μF の字があり、安定器の表示とは合いません。
• ロ変流器：変流器は、大きな電流を小さな電流に変えて測るための機器で、銘板には電流の比（変流比）などが示されます。写真の銘板には μF の表示と周波数ごとの電流があり、変流器ではありません。
• ハネオン変圧器：ネオン変圧器は、ネオン管を点灯するための高い電圧を作る機器で、二次側の高電圧が銘板に示されます。写真の銘板にあるのは三相 200 V と 40 μF で、変圧器の表示とは異なります。
