令和4年度上期第二種電気工事士筆記試験（午前）（電気技術者試験センター）問17

✓ これが正解ニ低圧進相コンデンサ

解説

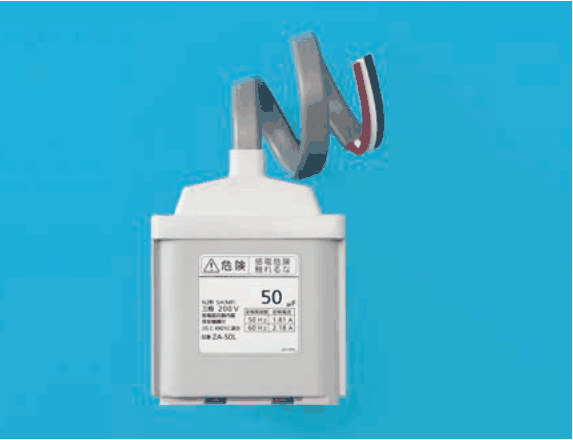

写真は低圧進相コンデンサです。

写真の機器を、外観と銘板（定格などを書いた板）の表示から見分ける問です。

写真の機器は、灰色の四角い箱形で、上部の白い部分から平形のケーブルが出ており、先端に白・赤・黒の心線が見えます。正面の銘板には、危険の表示、大きな50の数字、三相200 V、そして50 Hzで1.81 A・60 Hzで2.18 Aという電流の記載があります。2.18÷1.81≒1.2 は周波数の比60÷50と同じで、周波数に比例して電流が増える性質はコンデンサのものです。低圧進相コンデンサは、電動機などで悪くなった力率を改善するために、負荷と並列につなぐ機器です。

他の機器は特徴が違います。水銀灯用安定器は、鉄心にコイルを巻いた重い器具で、ランプ側へ接続します。変流器は、大きな電流を小さな電流に変える計器用の機器で、電線を通す穴のあるリング形などが特徴です。ネオン変圧器は、ネオン管用に高い電圧を作る変圧器です。

覚え方は、銘板に三相の電圧と、50 Hz・60 Hz別の電流があれば進相コンデンサ、です。

ほかの選択肢の解説

• イ水銀灯用安定器：水銀灯用安定器は、鉄心にコイルを巻いた器具で、銘板にはランプの出力などが書かれます。写真の銘板は三相200 Vの電流表示で、水銀灯用の表示ではありません。
• ロ変流器：変流器は、電線を通す穴を持つリング形などの形で、一次電流と二次電流の比が表示されます。四角い箱から平形のケーブルが出る写真の形とは違います。
• ハネオン変圧器：ネオン変圧器は、ネオン管へ高い電圧を送る変圧器で、高電圧の出力側の表示があります。写真の銘板に高電圧の出力表示は見えず、用途が合いません。
