令和4年度下期第二種電気工事士筆記試験（午前）（電気技術者試験センター）問18

✓ これが正解イ三相回路の相順を調べるのに用いる。

解説

R－S－T の窓と3本のクリップは、相順を調べる検相器です。

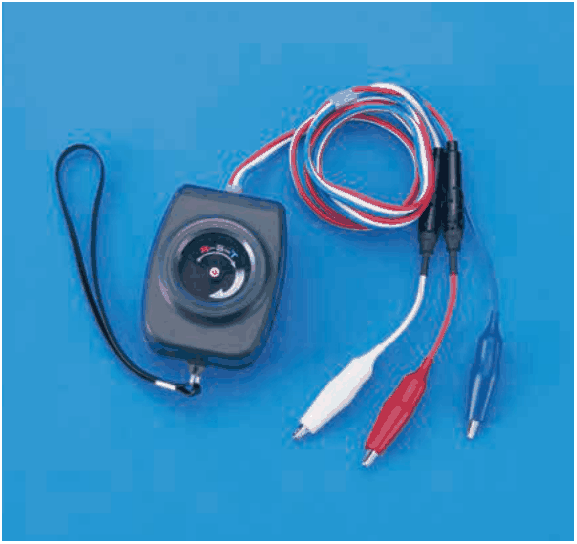

写真の器具は、形と表示から見分けます。黒っぽい箱形の本体の正面に丸い窓があり、窓の中に R－S－T の字と、回転の向きを示す矢印が見えます。本体からは3本の線が出ていて、先端にワニ口クリップが付いています。

これは検相器で、三相回路の相順（3本の線の電圧が山になる順番）を調べる器具です。3本のクリップを三相回路の3本の線にそれぞれはさむと、窓の中の円盤が回り、回る向きが矢印の向きと同じか逆かで、相順が分かります。三相電動機は、相順が逆になると回転の向きが逆になるため、あらかじめ確かめる意味があります。

電圧、回転速度、温度を測る器具には、それぞれ数値を読む目盛りやセンサがありますが、写真の器具にはそのような表示が見当たりません。

覚え方は、R－S－T の字と矢印、3本のクリップなら、三相回路の相順を調べる検相器、です。

ほかの選択肢の解説

• ロ三相回路の電圧の測定に用いる。：三相回路の電圧の測定には、電圧を数値や目盛りで示す回路計や電圧計を使います。写真の器具の窓には R－S－T の字と矢印があるだけで、電圧を読み取る目盛りはありません。
• ハ三相電動機の回転速度の測定に用いる。：三相電動機の回転速度を測るのは回転計で、回転軸に当てたりして測ります。写真の器具は3本のクリップを回路につなぐ形で、回転軸に当てる部分は見当たりません。
• ニ三相電動機の軸受けの温度の測定に用いる。：電動機の軸受けの温度を測るには、温度計や温度センサを使います。写真の器具は、3本のクリップで三相回路につなぎ、窓の円盤の回る向きを見るものなので、温度を測る用途ではありません。
