令和4年度下期第二種電気工事士筆記試験（午前）（電気技術者試験センター）問16

✓ これが正解ニ600V ポリエチレン絶縁耐燃性ポリエチレンシースケーブル平形

解説

平形で EEF/F と TAINEN の表示は耐燃性ポリエチレンの平形です。

写真の材料を見分けるときは、ケーブルの形と、シースの表面に印刷された表示の字を手がかりにします。

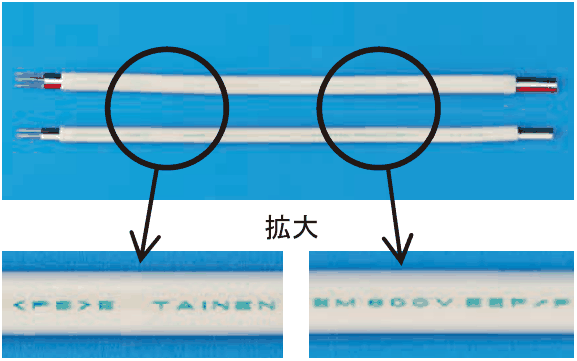

写真のケーブルは白っぽくて平たい形で、3本の心線（黒・白・赤）が出ているものと、2本の心線（黒・白）が出ているものが並んでいます。拡大写真では、シースの表面に緑色の字で <PS>E、TAINEN、EM 600V EEF/F と印刷されています。TAINEN は耐燃、つまり燃えにくいことを表す字です。EEF/F は、絶縁体もシースもポリエチレンの平形ケーブルを表す記号です。

よって、600V ポリエチレン絶縁耐燃性ポリエチレンシースケーブル平形です。ビニルを使った平形（VVF）は、シースの表示に VVF の字が入ります。架橋ポリエチレン絶縁ビニルシースケーブル（CV）は、形が丸いものが一般的で、印刷の字は CV です。

覚え方は、平たい形で EEF/F と TAINEN の字があれば、耐燃性ポリエチレンの平形ケーブル、です。

ほかの選択肢の解説

• イ無機絶縁ケーブル：無機絶縁ケーブルは、金属の管を外装とするケーブルで、導体のまわりを無機物で絶縁しています。写真は白い平らなシースのケーブルで、金属の外装は見えないため当てはまりません。
• ロ600V ビニル絶縁ビニルシースケーブル平形：平形という点は写真と同じですが、ビニル絶縁ビニルシースケーブル平形では、シースの表示に VVF の字が入ります。写真のシースに印刷されているのは EEF/F と TAINEN で、字が異なります。
• ハ600V 架橋ポリエチレン絶縁ビニルシースケーブル：CV は絶縁物が架橋ポリエチレンで、丸い断面のものが多く、印刷も CV の字です。写真のケーブルは平たく、EEF/F の字が見えるので、CV とは別の種類として見分けられます。
