令和2年度下期第二種電気工事士筆記試験（午後）（電気技術者試験センター）問17

✓ これが正解イ回路の力率を改善する。

解説

40 μFの表示から、進相コンデンサで力率を改善します。

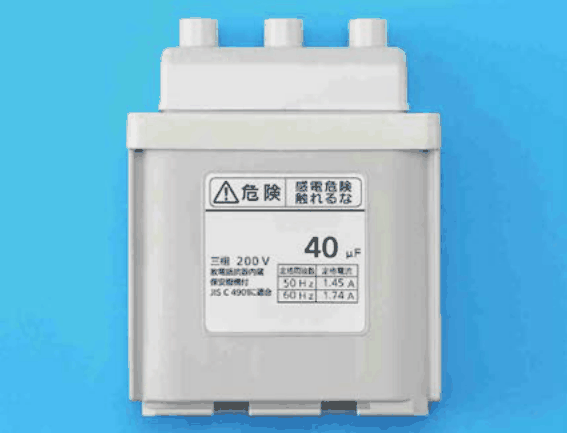

写真の決め手は、前面の表示です。灰色の箱形の機器で、上部に円筒形の突起が3つあり、前面に危険・感電危険・触れるなの注意と、三相200 V、40 μF、周波数ごとの電流（50 Hzで1.45 A、60 Hzで1.74 A）が書かれています。μF（マイクロファラド）は、コンデンサがためられる電気の量（静電容量）の単位なので、この機器は低圧用の進相コンデンサだとわかります。

進相コンデンサは、モーターなどの誘導性の負荷が使う遅れた電流を、コンデンサの進んだ電流で打ち消して、回路の力率（電圧に対して有効に使われる電流の割合）を改善する機器です。三相の電動機を使う設備で、電動機と並列に接続して使います。

地絡電流を検出するのは、零相変流器を内蔵した漏電遮断器などの役割です。ネオン放電灯を点灯させるのは、高い電圧を作る変圧器の役割です。水銀灯の放電を安定させるのは、安定器の役割です。いずれも、静電容量を表すμFの単位とは結び付かない機器です。覚え方は、μFの表示があればコンデンサで、用途は力率改善です。

ほかの選択肢の解説

• ロ地絡電流を検出する。：地絡電流を検出するのは、零相変流器を備えた漏電遮断器などの役割です。写真の機器には静電容量を表すμFの表示があり、電流を検出する器具の表示とは異なるので、この用途ではありません。
• ハネオン放電灯を点灯させる。：ネオン放電灯の点灯には、電圧を高くするネオン変圧器を使います。写真の機器の表示は、静電容量40 μFと三相200 Vの定格で、高電圧を作る変圧器の働きを示すものではないため、この用途ではありません。
• ニ水銀灯の放電を安定させる。：水銀灯の放電を安定させるのは、安定器と呼ばれる機器です。写真の機器は、安定器ではなく静電容量40 μFと三相200 Vの定格が書かれたコンデンサなので、この用途とは異なります。
