令和3年度下期第二種電気工事士筆記試験（午前）（電気技術者試験センター）問9

✓ これが正解ニ22

解説

10 mは8 m超なので、40 A×55 ％＝22 A が最小値です。

幹線から枝分かれした電線は、分岐した位置のすぐ近くに過電流遮断器（配線用遮断器）があれば守られますが、遮断器が分岐点から離れると、その間の電線は幹線側の遮断器でしか守られません。そこで、離れるほど電線の許容電流を大きく求める決まりがあります。

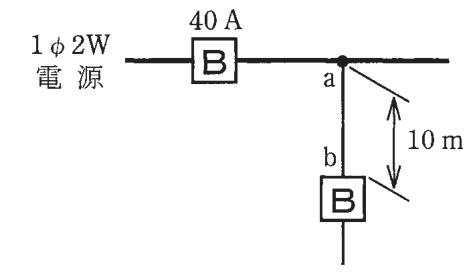

分岐点から過電流遮断器までの距離が3 m以下なら許容電流の割合の条件は付かず、3 mを超え8 m以下なら幹線の過電流遮断器の定格電流の35 ％以上、8 mを超えると55 ％以上が必要です。図の距離は10 m で8 mを超えるので、55 ％にあたります。

幹線の遮断器の定格電流は40 A なので、a－b間の電線の許容電流の最小値は 40×0.55＝22 A です。検算は 40×55÷100＝2 200÷100＝22 です。 覚え方は、3 m以下は条件なし、8 m以下は35 ％、8 m超は55 ％、です。

ほかの選択肢の解説

• イ10：10 A は幹線の定格40 A の25 ％にあたる値ですが、決まりにある割合は35 ％と55 ％で、25 ％という区分はありません。この問題の10 m には55 ％を使います。
• ロ14：14 A は 40×0.35 にあたる、3 m を超え8 m以下の区分の値です。図の距離は10 m で8 mを超えるため、この区分には当たらず、55 ％の22 A が必要です。
• ハ18：18 A は幹線の定格40 A の45 ％にあたる値ですが、45 ％という区分は決まりにありません。35 ％なら14 A、55 ％なら22 A で、どちらにも当たりません。
