令和3年度下期第二種電気工事士筆記試験（午前）（電気技術者試験センター）問10

✓ これが正解イ

解説

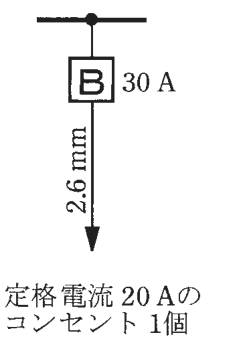

30 A遮断器・2.6 mm・20Aコンセントが決まりに合います。

分岐回路には、配線用遮断器の定格電流に応じて、使える電線の太さとコンセントの定格電流が決められています。遮断器の定格に対して電線が細いと過熱するおそれがあり、遮断器の定格とコンセントの定格が合わない組合せも認められません。

30 A の配線用遮断器の分岐回路では、電線は直径2.6 mm 以上（または断面積5.5 mm²以上）、コンセントは定格20 A以上30 A以下です。20 A の配線用遮断器の分岐回路では、コンセントは定格20 A以下とされます。

30 A の遮断器、2.6 mm の電線、定格20 A のコンセントとする組合せは、この決まりに合います。図の寸法（分岐点から遮断器まで3 m、遮断器からコンセントまで8 m）は、この組合せの判断には影響しません。 覚え方は、30 A の遮断器なら、電線は2.6 mm 以上、コンセントは20 A以上30 A以下、です。

ほかの選択肢の解説

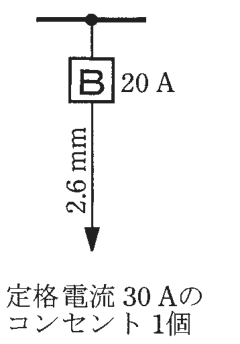

• ロ…20 A，その先の電線の太さ2.6 mm，矢印の先に定格電流 30 Aのコンセント 1個：遮断器が20 A のこの組合せでは、コンセントの定格が30 A になっています。20 A の遮断器につなぐコンセントは20 A以下という決まりなので、30 A では上限を超えて定格が合いません。

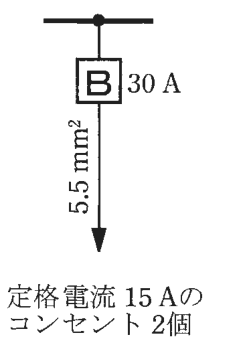

• ハ…30 A，その先の電線の太さ5.5 mm²，矢印の先に定格電流 15 Aのコンセント 2個：30 A の遮断器に定格15 A のコンセント2個を付ける組合せです。電線の5.5 mm²は足りていますが、30 A の遮断器ではコンセントは20 A以上30 A以下とされ、15 A では下回ります。

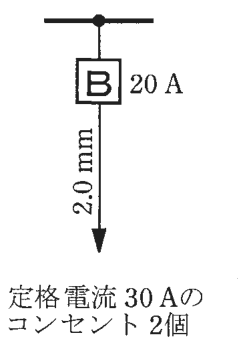

• ニ…20 A，その先の電線の太さ2.0 mm，矢印の先に定格電流 30 Aのコンセント 2個：20 A の遮断器に定格30 A のコンセント2個を付ける組合せです。電線の2.0 mm は足りていますが、20 A の遮断器ではコンセントは20 A以下と決められ、30 A のコンセントは超えています。
