2019年度下期第二種電気工事士筆記試験（電気技術者試験センター）問9

✓ これが正解ロ17.5

解説

3m超8m以下は幹線遮断器50Aの35%、つまり17.5A以上です。

低圧幹線から分岐した細い電線は、幹線を守る50Aの過電流遮断器（定格を超える電流を自動で切る装置）では守りきれないことがあります。そこで、分岐点から分岐用の遮断器までの距離に応じて、分岐した電線の許容電流の下限が決められています。

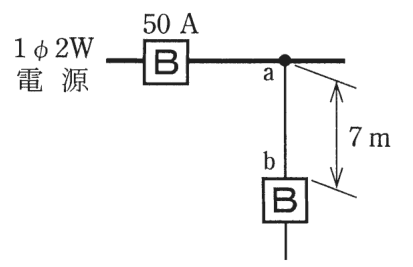

分岐点から3m以下に遮断器があれば許容電流に下限は課されず、3mを超え8m以下なら幹線の過電流遮断器の定格電流の35%以上、8mを超えると55%以上が必要です。図の遮断器は分岐点から7mの位置にあるので、50×0.35＝17.5A が許容電流の最小値になります。

数字を比べると、17.5A より大きい値でも条件を満たしますが、問は最小値です。覚え方は、近い3mは緩く、8mまでは35%、8m超は55%と、遠くなるほど厳しくなる、です。

ほかの選択肢の解説

• イ12.5：12.5Aは、50Aの25%にあたる値で、7mの区分で必要な35%に届きません。許容電流がこれでは、分岐用の遮断器が動作する前に電線が過熱するおそれがあります。
• ハ22.5：22.5Aは、50Aの45%にあたり、決まりにある35%・55%のどちらの割合にも当たりません。7mの区分で必要なのは35%なので、この値は根拠のない中途半端な割合になっています。
• ニ27.5：27.5Aは、50Aの55%にあたる値です。55%は分岐点から8mを超える位置に遮断器を付けるときの下限で、7mの設問には当てはまらず、最小値としては大きすぎます。
