平成26年度上期第二種電気工事士筆記試験（電気技術者試験センター）問18

✓ これが正解イリモコン配線のリレーとして用いる。

解説

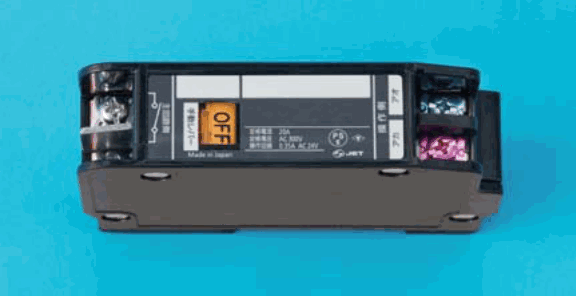

写真は、リモコン配線のリレーとして使う器具です。

写真の器具は、黒い細長い箱形で、前面に接点の図記号があり、橙色の小窓にOFFの字が見えます。両端にはねじ端子があり、右端の端子は青みがかった銀色と赤紫色のものです。定格の小さな字や、JETの表示もあります。接点の図記号と、入り切りの状態を示す窓があるので、電流を入り切りする接点を持つ器具だと分かります。

リモコン配線は、スイッチの操作を弱い電流の信号線で伝え、離れた場所の電灯などを入り切りする配線です。その信号を受けて、実際の電灯回路を入り切りする接点を持つのがリモコンリレーです。写真は、接点と入り切りの状態表示を備えている点で、リレーに合います。

他の器具との違いを見ると、操作電源変圧器は電圧を変える器具で、入り切りの接点を持つ器具とは役目が違います。セレクタスイッチは操作する側のスイッチです。調光スイッチは明るさを変える操作部が必要ですが、写真にはそれが見当たりません。覚え方は、接点の図記号とOFF表示の窓があれば、リレーです。

ほかの選択肢の解説

• ロリモコン配線の操作電源変圧器として用いる。：操作電源変圧器は、電圧を変えることが役目の器具です。写真の前面にあるのは接点の図記号と状態表示の窓で、電流を入り切りする接点を持つ器具の見た目をしています。
• ハリモコンリレー操作用のセレクタスイッチとして用いる。：セレクタスイッチは、リモコンの操作側にある切替用のスイッチで、写真の器具とは役割が逆です。写真は、接点の図記号を持ち、電灯などの回路を入り切りする側の器具に見えます。
• ニリモコン用調光スイッチとして用いる。：リモコン用調光スイッチは、明るさを調整するための操作部が見える器具です。写真には明るさを変えるつまみなどが見当たらず、接点の図記号とOFF表示の窓があるだけです。
