令和3年度上期第二種電気工事士筆記試験（午後）（電気技術者試験センター）問16

✓ これが正解ロケーブルラック

解説

はしご状で電線を載せる金属製の受け具はケーブルラック。

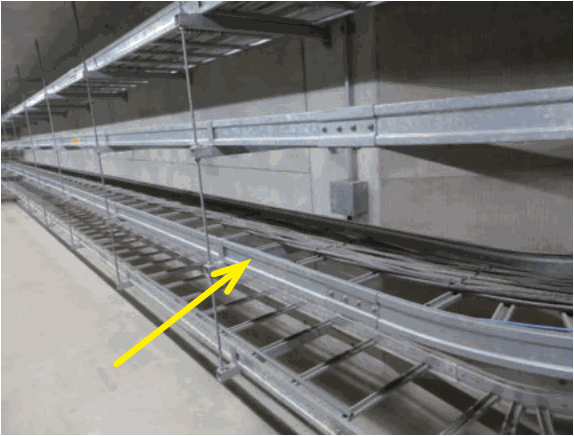

写真の決め手は、矢印が指す部分の形です。天井から吊りボルトで吊られ、両側の縁材のあいだに横木が並ぶ、はしご状の金属製の台で、その上に黒いケーブルが何本も並べて載せられています。ケーブルを載せて支えるこの設備はケーブルラックです。多くのケーブルを整然と並べて支えるときに使われ、写真でも、黒いケーブルが横木の上に並んでいるのが見えます。

金属ダクトは、電線を収める断面が四角い金属製の箱（ふたで閉じるもの）で、はしご状ではありません。ライティングダクトは照明器具を任意の位置に取り付けるためのレール状のダクト、2種金属製線ぴ（せんぴ）は、壁などに沿わせる細長い金属製の溝で、いずれもケーブルを載せるはしご形の台ではありません。

覚え方は、はしご状で上にケーブルを並べて載せるのがケーブルラック、です。

ほかの選択肢の解説

• イ金属ダクト：金属ダクトは、四角い断面の金属製の箱の中に電線を収めるものです。写真の矢印が指すのは、横木が見えるはしご状の台で、電線を収める箱の形ではありません。
• ハライティングダクト：ライティングダクトは、照明器具などを好きな位置に取り付けられる細長いレール状のダクトです。写真の矢印の先は、吊りボルトで吊られた、ケーブルを載せるはしご状の台です。
• ニ2 種金属製線ぴ：2種金属製線ぴは、壁や天井に沿わせて電線を収める細長い金属製の溝です。写真の矢印の先ははしご状で、ケーブルが載せられた構造物なので、線ぴには当てはまりません。
