令和2年度下期第二種電気工事士筆記試験（午後）（電気技術者試験センター）問18

✓ これが正解ハ照度計

解説

表示の lx と白い受光部から、照度計とわかります。

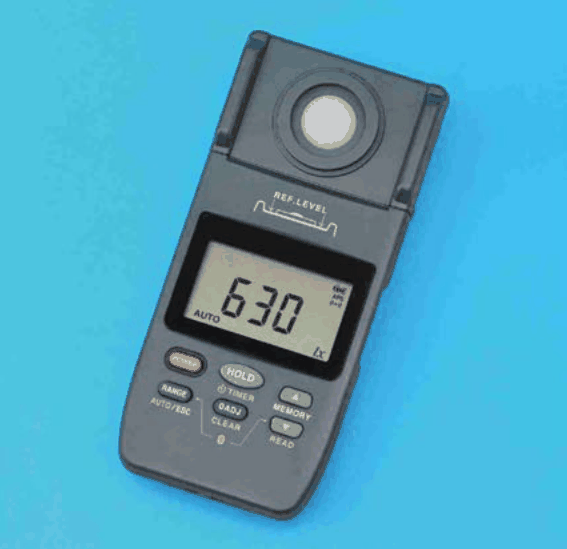

写真は、黒色の手持ちの測定器で、上部に白色の円形の部分があり、液晶に630とAUTO、右下にlxの字が出ています。lx（ルクス）は、明るさ（照度）の単位です。上部の白い円形の部分は、光を受ける受光部で、ここに当たった光の強さを数字で表示します。このことから、写真の測定器は照度計です。

他の測定器と比べます。周波数計は、電源の周波数をHzの単位で表示するものです。検相器は、三相の電線の相の順番（相順）を調べる測定器で、3本の線につなぐ端子を持ちます。クランプ形電流計は、先端が開閉する輪の部分で電線をはさんで、電線に流れる電流をA（アンペア）の単位で測ります。写真にはHzやAの単位もなく、電線をはさむ輪もありません。

したがって、lxの表示と受光部のある写真の測定器は照度計です。覚え方は、lxが出れば照度計、はさむ輪が見えればクランプ形電流計、です。

ほかの選択肢の解説

• イ周波数計：周波数計は、電源の周波数をHzで表示する測定器です。写真の液晶に見える単位はlxで、Hzではありません。また、光を受ける白い円形の受光部は周波数計には付いていません。
• ロ検相器：検相器は、三相電源の相順を調べるための測定器で、3本の線を接続する端子やクリップを備えています。写真には接続端子やクリップは見えず、光を受ける白い円形の受光部が付いています。
• ニクランプ形電流計：クランプ形電流計は、電線をはさむ開閉式の輪を持ち、電流をAで示す測定器です。写真の測定器には、輪の部分がなく、液晶の単位もlxなので、クランプ形電流計とは異なります。
