令和4年度上期第二種電気工事士筆記試験（午前）（電気技術者試験センター）問18

✓ これが正解イ接地抵抗の測定に用いる。

解説

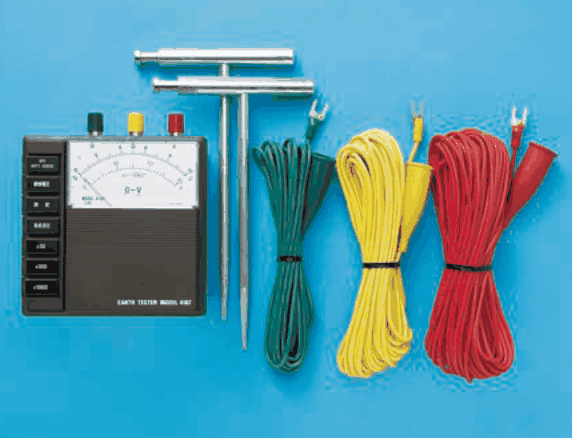

写真は接地抵抗計で、接地抵抗の測定に使います。

写真に写る計器と付属品から、測定器の種類と用途を見分ける問です。

計器の下部には英字で EARTH TESTER と印字されています。アースは接地のことで、接地抵抗計を表します。上部には緑・黄・赤の3つの端子があり、右に並ぶ緑・黄・赤の電線の束がつながります。さらに、T字形のハンドルが付いた金属製の細い棒が2本あり、これは地面に打ち込む補助接地極です。接地抵抗は、測りたい接地極と補助の2本の極を地面に一直線に並べて測るので、この道具立てが決め手になります。

絶縁抵抗計は、電路と大地の間などの2か所に当てて、絶縁の状態を調べる器具で、地面に打つ棒は使いません。電圧の測定は電圧計や回路計、周波数の測定は周波数計の仕事で、やはり補助の棒は要りません。

覚え方は、地面に打つ棒と3色の線があれば接地抵抗計、です。

ほかの選択肢の解説

• ロ絶縁抵抗の測定に用いる。：絶縁抵抗計は、電路と大地の間などに電圧を加えて絶縁の状態を調べる器具で、補助の棒は付属しません。写真の計器には EARTH TESTER の印字があります。
• ハ電気回路の電圧の測定に用いる。：回路の電圧は、電圧計や回路計を回路に当てて測ります。写真の計器の印字は接地抵抗計を示し、地面に打つ棒と3色の電線が付くので、電圧測定用とは違います。
• ニ周波数の測定に用いる。：周波数の測定には周波数計を使い、補助の棒や3色の電線は要りません。写真は地面に打つ棒を伴う接地抵抗計で、周波数を測る計器ではありません。
