平成25年度下期第二種電気工事士筆記試験（電気技術者試験センター）問16

✓ これが正解イ絶縁抵抗計

解説

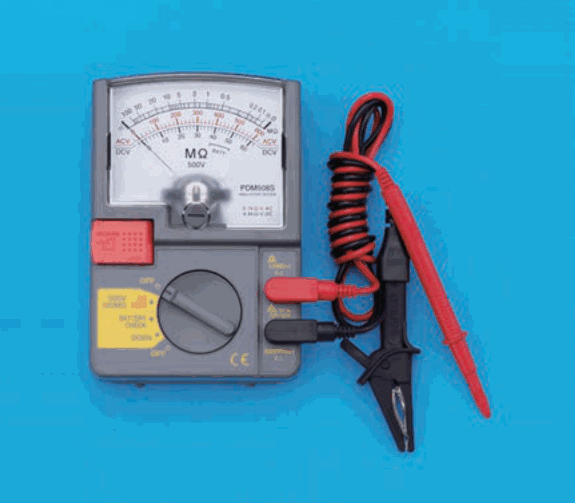

目盛りが〔MΩ〕で500〔V〕の表示があり、絶縁抵抗計です。

写真の測定器の表示から名前を判断します。目盛り板に〔MΩ〕と500〔V〕の字があり、つまみには500〔V〕100〔MΩ〕や、電池を確かめる BATTERY CHECK の字があります。〔MΩ〕（メガオーム）は絶縁の良し悪しを表す大きな抵抗値の単位です。

右側の端子には、赤い線（先が細い棒）と黒い線（先がわにぐちクリップ）がつながっており、測る対象に当てて使う形です。これらの特徴は絶縁抵抗計のものです。測るときは、表示の500〔V〕のような電圧を電路に加えて、絶縁の抵抗値を読み取ります。目盛りが〔MΩ〕の測定器は、ほかの計器にはあまり見られない特徴です。

漏れ電流計、接地抵抗計、検相器は、目盛りの単位や付属品が異なります。〔MΩ〕と500〔V〕の字を見たら絶縁抵抗計、と覚えます。

ほかの選択肢の解説

• ロ漏れ電流計：漏れ電流計は、漏れ電流（〔mA〕程度の小さな電流）を測る測定器で、目盛りの単位も電流です。写真の目盛り板の単位は〔MΩ〕で、500〔V〕の表示もあるため、漏れ電流計ではありません。
• ハ接地抵抗計：接地抵抗計は接地極の抵抗〔Ω〕を測るもので、補助の接地棒を地面に打って測ります。写真は目盛りが〔MΩ〕で500〔V〕の表示があり、接地抵抗計とは違います。
• ニ検相器：検相器は、三相の相順（電源の線の並び順）を調べる測定器で、表示は相の回る向きなどです。写真の目盛り板は〔MΩ〕と500〔V〕で、相順を調べる器具の表示ではありません。
