平成29年度上期第二種電気工事士筆記試験（電気技術者試験センター）問18

✓ これが正解ニ照度計

解説

白い受光部とlxの目盛りがあるので、照度計です。

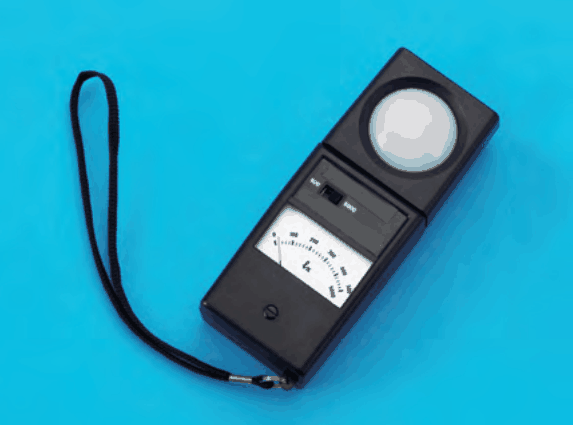

写真の測定器は、黒い細長い本体の上部に白い半球形の部分があり、その下に500と5000の切替えスイッチ、さらに下に0から500までの目盛りがあります。目盛り板には、lx（ルクス）という字があります。lxは明るさ（照度）を表す単位なので、この測定器は照度計だと分かります。

白い半球形の部分は、光を受ける受光部です。ここに当たった光の強さを、指針で読みます。500と5000の切替えは、測れる明るさの範囲を切り替えるものと考えられます。照度計は、照明の明るさが足りているかを調べるときに使う試験用器具です。

他の測定器は、表示や形が違います。検相器は三相の相順（相の並び）、周波数計は周波数（Hz）、クランプ形電流計は電線をはさんで電流（A）を測る器具です。 覚え方は、目盛りの単位がlxなら、照度計、です。

ほかの選択肢の解説

• イ検相器：検相器は、三相の電源の相順（相の並ぶ順番）を調べる器具です。写真の目盛り板に書かれているのは明るさの単位lxで、白い受光部もあるので、相順を調べる検相器ではありません。
• ロ周波数計：周波数計は、電源の周波数をHzの単位で測る器具です。写真の目盛り板の単位はlxで、光を受ける白い半球形の部分があるため、周波数を測る器具とは言えません。
• ハクランプ形電流計：クランプ形電流計は、電線をはさむ開閉式の部分を持ち、電流をAの単位で測る器具です。写真は白い受光部があり、目盛りの単位もlxなので、電流計ではありません。
