令和2年度下期第二種電気工事士筆記試験（午後）（電気技術者試験センター）問16

✓ これが正解ロノーマルベンド

解説

約90度に曲がり両端に口がある管状の材料は、ノーマルベンドです。

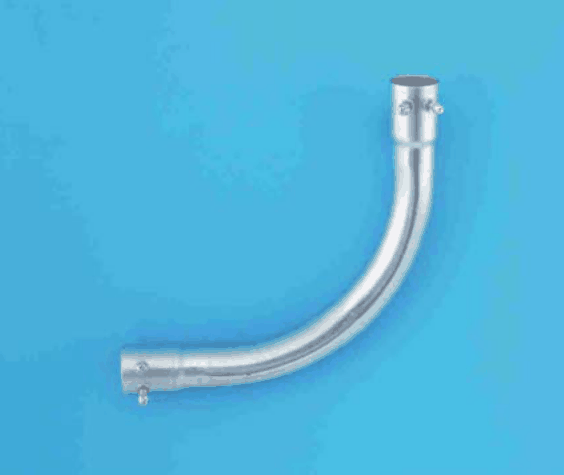

写真で見えているのは、銀色の金属の管が約90度に滑らかに曲がった部品で、両端が少し太い口になり、それぞれに小さなねじが付いています。電線管の途中を直角に曲げて配管をつなぐための、曲がった管の部品で、ノーマルベンドといいます。

選択肢を写真と比べます。ベンダは、管を曲げるための工具の名前で、曲がった管そのものの部品ではありません。カップリングは、2本の管を直線につなぐ筒状の部品で、曲がってはいません。ユニバーサルは、露出配線で管が直角に曲がる所に使う部品で、点検用のふたが付いた、ひじ形の箱状のものです。写真の部品は、ふた付きの箱ではなく、滑らかに曲がった管そのものです。

したがって、曲がった管の両端に口がある写真の材料はノーマルベンドです。覚え方は、ノーマル（普通の）ベンド（曲がり）で、管が普通に90度曲がる部品、です。

ほかの選択肢の解説

• イユニバーサル：ユニバーサルは、露出配線で管が直角に曲がる所に使う、ふた付きの部品です。写真は、箱状にふくらんだ形ではなく、細い管が滑らかに曲がった形なので、ユニバーサルとは見た目が異なります。
• ハベンダ：ベンダは、管を曲げるための工具の名前で、材料の名前ではありません。写真は工具のような握りや刃がなく、すでに曲がった管状の部品が1つだけ写っているので、ベンダではありません。
• ニカップリング：カップリングは、管と管を直線につなぐための短い筒状の部品です。写真の部品は、管の全体が約90度に曲がっていて、まっすぐな筒ではないので、カップリングとは形が合いません。
