2019年度上期第二種電気工事士筆記試験（電気技術者試験センター）問18

✓ これが正解イ硬質塩化ビニル電線管の曲げ加工に用いる。

解説

炎を出す工具のトーチランプで、塩ビ管の曲げに使います。

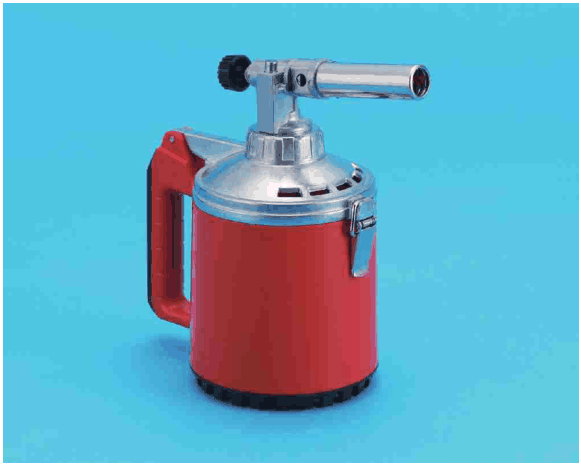

写真の工具は、赤い円筒形の容器に取っ手が付き、上部に銀色のふたと黒いつまみ、横向きの筒形の口がある、トーチランプです。燃料を入れた容器の口から炎を出して、ものを加熱する工具です。

電気工事では、トーチランプで硬質塩化ビニル電線管（合成樹脂管）を温めて柔らかくし、曲げ加工をします。熱で柔らかくなる合成樹脂の性質を使う加工です。

金属管の曲げはパイプベンダを使い、炎で加熱する工具ではありません。合成樹脂製可とう電線管は、もともと自由に曲がる管で、曲げるための加熱は要らず、接続も専用の部品で行います。ライティングダクトは、器具を取り付けるレール状の配線器具で、炎であぶって曲げるものではありません。

覚え方は、炎を出す工具は、塩ビ管を温めて曲げるときに使う、です。

ほかの選択肢の解説

• ロ合成樹脂製可とう電線管の接続加工に用いる。：合成樹脂製可とう電線管はもともと曲がる管で、接続には専用の接続部品を使います。炎で温めて接続加工する道具ではないので、トーチランプの用途とは合いません。
• ハライティングダクトの曲げ加工に用いる。：ライティングダクトは、照明器具などを取り付けるレール状の配線器具です。炎で温めて曲げて使うものではなく、曲げ加工の用途とトーチランプは結び付きません。
• ニ金属管（鋼製電線管）の曲げ加工に用いる。：金属管（鋼製電線管）は、パイプベンダという専用の工具で力をかけて曲げます。炎で温めて柔らかくする必要がないため、トーチランプの用途として当てはまりません。
