平成30年度下期第二種電気工事士筆記試験（電気技術者試験センター）問18

✓ これが正解ニVVF ケーブルの外装や絶縁被覆をはぎ取るのに用いる。

解説

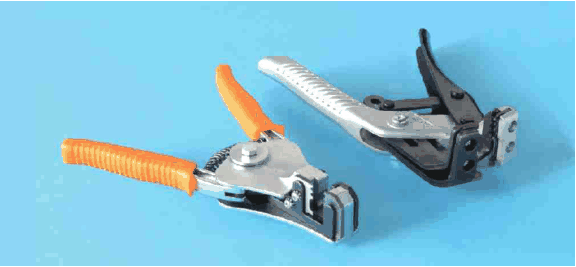

写真は、VVFケーブルの外装と被覆をはぎ取るストリッパです。

電線やケーブルの外側の被覆をはぎ取る工具をストリッパといいます。電線の種類に合わせて、刃の形や大きさが違います。

写真には2つの工具があり、左はオレンジ色の握りの付いた銀色の工具、右は銀色と黒色の握りの付いた工具です。どちらも握りを握ると、先端のあごの刃が閉じる形の手持ち工具です。この種類の工具は、VVFケーブル（ビニル絶縁ビニルシースケーブル平形）の外装（シース）と心線の絶縁被覆をはぎ取るための、VVFストリッパです。

VFFコード、CVケーブル、VVRケーブルは、構造や太さの異なる別の種類の電線で、はぎ取るときに使う道具も変わります。刃のあごを持つ手持ちのストリッパは、平形ケーブル（VVF）用、と覚えます。

ほかの選択肢の解説

• イVFF コード(ビニル平形コード)の絶縁被覆をはぎ取るのに用いる。：VFFコード（ビニル平形コード）は、細い線をより合わせた心線を持つ、外装のないコードです。写真の工具は平形ケーブル（VVF）の外装や絶縁被覆をはぎ取る形のストリッパなので、この用途にはなりません。
• ロCV ケーブル(低圧用)の外装や絶縁被覆をはぎ取るのに用いる。：CVケーブル（低圧用）は、架橋ポリエチレンの絶縁体とビニルの外装を持つ、太めのケーブルです。外装や絶縁被覆のはぎ取りには別の工具を使うのが一般的で、写真のような平形ケーブル用の工具の用途とは異なります。
• ハVVR ケーブルの外装や絶縁被覆をはぎ取るのに用いる。：VVRケーブルは、断面が丸い形のビニル絶縁ビニルシースケーブルです。外装が丸いので、平形ケーブル用の写真のストリッパとは形が合いません。丸形の外装は、電工ナイフなどで切り開いてはぎ取るのが一般的です。
