平成28年度下期第二種電気工事士筆記試験（電気技術者試験センター）問18

✓ これが正解ハVVF ケーブルの外装や絶縁被覆をはぎ取るのに用いる。

解説

段付きの刃をもつ写真の工具は、VVFケーブルの皮をむく用途です。

写真の工具を見分けて、用途を答える問題です。公表された正解では、写真の2つの工具はVVFケーブルの外装や絶縁被覆をはぎ取るのに用いるものです。VVFケーブルは、家庭の屋内配線で最も広く使われる、平たい形のビニルシースケーブルで、2本または3本の電線をビニルの外装で包んだものです。

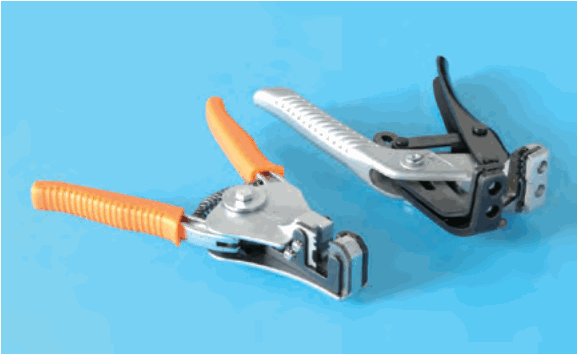

写真の左の工具は橙色の握りで、先端に段の付いた刃があります。右の工具は金属の握りと黒いレバーで、先端に大小の穴の並んだ刃があります。どちらも刃で電線の被覆に切り込みを入れて、外装や絶縁被覆を取り除く、はぎ取り用の工具です。

ほかの選択肢に挙がっているVVR、CVケーブル、VFFコードは、VVFとは別の種類のケーブルやコードで、写真の工具と結び付くのは正解のVVFだけです。

覚え方は、屋内配線のVVFの皮むきには、段付きの刃や、大小の穴のある刃の専用工具を使う、というものです。

ほかの選択肢の解説

• イVVR ケーブルの外装や絶縁被覆をはぎ取るのに用いる。：VVRは断面が丸いビニルシースケーブルで、平たいVVFとは形が異なります。写真の2つの工具に対する公表の正解はVVF用とされているため、VVRと答えた記述は合いません。
• ロCV ケーブル（低圧用）の外装や絶縁被覆をはぎ取るのに用いる。：CVケーブルは、絶縁体に架橋ポリエチレンを用いた低圧用のケーブルです。VVFとは種類が違い、写真の工具に対する公表の正解もVVF用なので、CVケーブル用とした記述は当てはまりません。
• ニVFF コード（ビニル平形コード）の絶縁被覆をはぎ取るのに用いる。：VFFコードは、ビニル平形コードという名のコードで、ケーブルとは分類が異なります。写真の工具の用途として公表された正解はVVFケーブルの皮むきなので、VFFコード用とする記述は誤りです。
