平成29年度上期第二種電気工事士筆記試験（電気技術者試験センター）問16

✓ これが正解ハ硬質塩化ビニル電線管の切断に使用する。

解説

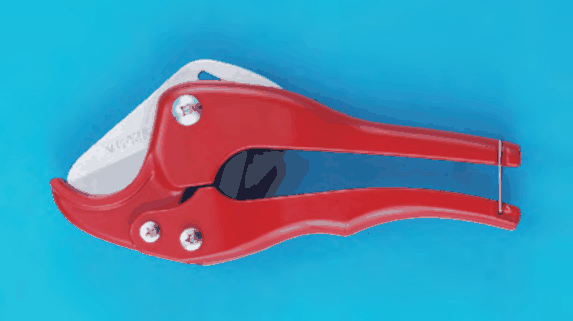

赤い柄と三日月形の刃のハサミ形の工具は、塩ビ管用の切断工具です。

写真の工具は、赤い2本の柄を、ハサミのように握る形をしています。先端には銀色の三日月形（曲がった形）の刃と、それを受ける赤い台があり、管をその間にはさんで、柄を握って切る工具だと見分けられます。

この形の切断工具は、硬質塩化ビニル電線管（塩ビ管）用のカッタです。塩ビ管は樹脂でできていて、曲がった刃ではさむようにして、きれいに切れます。写真では、刃の形と、柄で握る作りが決め手です。工具の名前を知らなくても、三日月形の刃と受け台で管をはさむ形から、管を切る道具だと読み取れます。

他の肢の材料は、一般に別の工具で切ります。金属管や金属線ぴ、ライティングダクトは金属でできているので、金切りのこなどの金属用の工具が使われます。 覚え方は、赤い柄に三日月形の刃は、塩ビ管のカッタ、です。

ほかの選択肢の解説

• イ金属管の切断に使用する。：金属管は金属でできていて硬いので、写真のような樹脂向きの三日月形の刃のカッタでは切りにくく、一般に金切りのこなど金属用の工具を使います。写真の工具の用途とは違います。
• ロライティングダクトの切断に使用する。：ライティングダクトは金属製のレールなので、一般には金切りのこなどの金属用の工具で切ります。写真は柄を握ってはさむ形の刃で、ライティングダクトを切る工具とは言えません。
• ニ金属線ぴの切断に使用する。：金属線ぴは薄い金属製の配線用の溝形の材料で、一般には金切りのこなどで切ります。写真の三日月形の刃を持つ工具は、金属線ぴではなく、樹脂の管を切る用途に合う形です。
