平成30年度上期第二種電気工事士筆記試験（電気技術者試験センター）問10

✓ これが正解ニ

解説

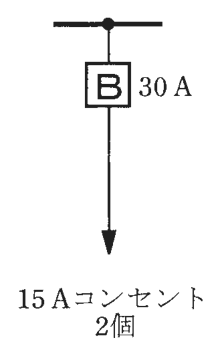

30 Aの分岐回路には、15 Aのコンセントは使えません。

分岐回路（幹線から分かれて器具やコンセントにつなぐ回路）は、配線用遮断器の定格電流に応じて、つなげるコンセントの定格が決まっています。電線の太さと遮断器の定格が合っていないと、コンセントや器具に定格を超える電流が流れてしまうためです。

定格20 Aの配線用遮断器の回路には、20 A以下のコンセント（15 Aでも20 Aでも）をつなげます。定格30 Aの回路では、コンセントは20 A以上30 A以下とされています。したがって、30 Aの遮断器に15 Aのコンセント2個をつなぐ組合せは、定格が合わず不適切です。30 Aの遮断器に30 Aのコンセントなら適切です。

30 Aの回路は、20 A未満のコンセントを付けられない、と覚えておきます。

ほかの選択肢の解説

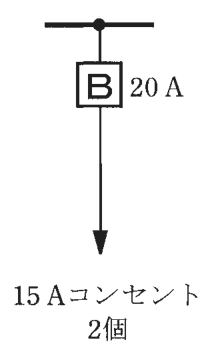

• イ…20 A，矢印の先に 15 Aコンセント 2個：20 Aの遮断器に15 Aのコンセント2個の組合せは適切です。20 A以下のコンセントなら使えるので、15 Aのコンセントを複数つないでも決まりに合います。

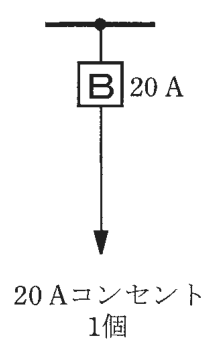

• ロ…20 A，矢印の先に 20 Aコンセント 1個：20 Aの遮断器に20 Aのコンセント1個の組合せは、定格が一致しており適切です。遮断器の定格とコンセントの定格が同じなので、決まりに合っています。

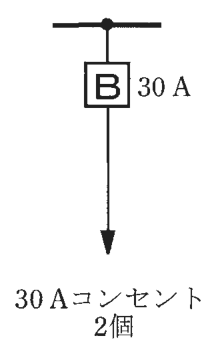

• ハ…30 A，矢印の先に 30 Aコンセント 2個：30 Aの遮断器に30 Aのコンセント2個の組合せも適切です。この回路でコンセントに認められる範囲は20 A以上30 A以下で、30 Aはその上限に収まっています。
