令和4年度下期第二種電気工事士筆記試験（午前）（電気技術者試験センター）問10

✓ これが正解ロ

解説

30 A の遮断器に直径2.0 mm の電線の組合せが不適切です。

分岐回路の設計では、配線用遮断器の定格電流に応じて、使える電線の太さとコンセントの定格電流が決まっています。遮断器が切れる電流の大きさに対して、電線が細すぎたり、コンセントの定格が小さすぎたりしないようにするためです。

20 A の配線用遮断器の場合は、電線は直径1.6 mm 以上、コンセントは20 A 以下です。30 A の配線用遮断器では、電線は直径2.6 mm（断面積5.5 mm²）以上、コンセントは20 A 以上30 A 以下になります。

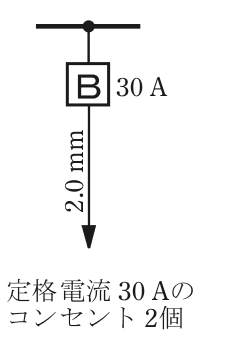

30 A の遮断器に直径2.0 mm の電線をつないだ組合せは、2.0 mm が2.6 mm に届かないので不適切です。コンセントが30 A でも、電線が細いと、遮断器が切れる前に電線が過熱するおそれがあります。

覚え方は、20 A は1.6 mm、30 A は2.6 mm（5.5 mm²）、です。

ほかの選択肢の解説

• イ…20 A，その先の電線の太さ1.6 mm，矢印の先に定格電流 15 Aのコンセント 2個：20 A の遮断器に、直径1.6 mm の電線と15 A のコンセント2個をつないだ組合せです。電線は1.6 mm 以上、コンセントは20 A 以下の条件を満たしているので、決まりに合っています。

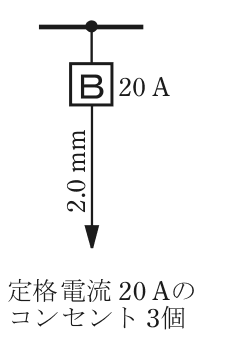

• ハ…20 A，その先の電線の太さ2.0 mm，矢印の先に定格電流 20 Aのコンセント 3個：20 A の遮断器に、直径2.0 mm の電線と20 A のコンセント3個の組合せです。電線は1.6 mm 以上を満たし、むしろ余裕があります。コンセントも20 A 以下で、決まりに合っています。
• ニ…30 A，その先の電線の太さ5.5 mm²，矢印の先に定格電流 20 Aのコンセント 1個：30 A の遮断器に、5.5 mm² の電線と20 A のコンセント1個の組合せです。5.5 mm² は直径2.6 mm に相当する太さで、コンセントも20 A 以上30 A 以下に入るので、決まりに合っています。
