平成30年度上期第二種電気工事士筆記試験（電気技術者試験センター）問9

✓ これが正解ロ35

解説

分岐点から3 m超8 m以下なら、幹線遮断器の35 %で35 Aです。

幹線から分岐した電線には、原則として分岐点から3 m以内に過電流遮断器（異常な電流を切る装置）をつけます。ただし、遮断器を分岐点から離してつけるときは、その間の電線の許容電流を、幹線を守る遮断器の定格電流に対して一定の割合以上にすると決められています。

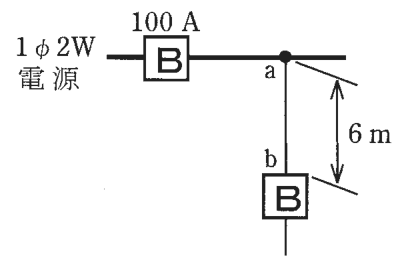

分岐点から遮断器までの距離が3 mを超え8 m以下なら、割合は35 %です。図の幹線の遮断器は100 A、分岐点から遮断器まで6 mなので、100×0.35＝35 Aが電線の許容電流の最小値になります。8 mを超える場合の割合は55 %で、このときは55 Aです。

距離が長いほど割合が大きくなる（3 m以内は制限なし、3 m超8 m以下は35 %、8 m超は55 %）と整理して覚えます。この問は6 mなので真ん中の区分です。

ほかの選択肢の解説

• イ25：25 Aは、肢に並ぶ割合の考え方からは出てこない値です。幹線の100 Aに掛けるのは、距離6 mの区分で決まる35 %で、25 %という区分はありません。
• ハ45：45 Aは、100 Aに掛ける割合のどの区分からも導けません。3 m超8 m以下の区分は35 %なので、100×0.35で35 Aとなり、45 Aにはなりません。
• ニ55：55 Aは、分岐点から遮断器までが8 mを超える区分の割合（55 %）で出る値です。この図は6 mなので、その区分には当たらず、35 %で求めます。
