令和3年度上期第二種電気工事士筆記試験（午後）（電気技術者試験センター）問10

✓ これが正解ロ

解説

遮断器30 Aに電線2.0 mmは細すぎて不適切。

分岐回路は、配線用遮断器の定格電流に合わせて、電線の太さとコンセントの定格電流の組合せが決まっています。遮断器が流してよい電流に対して、電線が細すぎたり、コンセントの定格が小さすぎたりすると、先に過熱するおそれがあるからです。

決まりの代表例は、遮断器20 Aなら電線は直径1.6 mm以上でコンセントは20 A以下、遮断器30 Aなら電線は直径2.6 mm以上（断面積5.5 mm²以上）でコンセントは20 A以上30 A以下、遮断器40 Aなら電線は断面積8 mm²以上でコンセントは30 A以上40 A以下です。

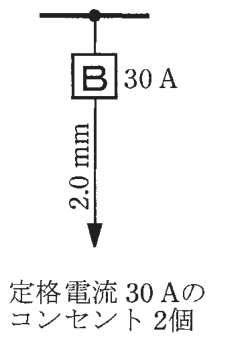

遮断器30 A・電線2.0 mm・定格電流30 Aのコンセント2個の図は、電線が2.6 mmに足りないので不適切です。残りの3つは、決まりを満たします。なお、分岐点から遮断器までの3 mや、遮断器からコンセントまでの8 mは、この判断には影響しません。 覚え方は、遮断器20 A・30 A・40 Aに対し、電線は1.6 mm・2.6 mm・8 mm²、です。

ほかの選択肢の解説

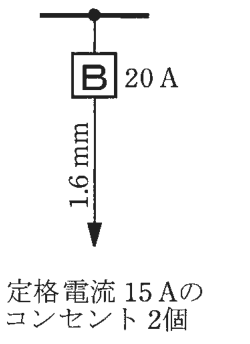

• イ…20 A，その先の電線の太さ1.6 mm，矢印の先に定格電流 15 Aのコンセント 2個：遮断器20 A・電線1.6 mm・定格電流15 Aのコンセント2個の図は、20 Aの遮断器に1.6 mm以上の電線が付き、コンセントも20 A以下に入るので適切です。誤りではありません。

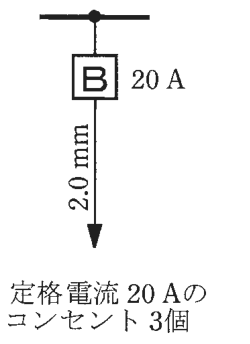

• ハ…20 A，その先の電線の太さ2.0 mm，矢印の先に定格電流 20 Aのコンセント 3個：遮断器20 A・電線2.0 mm・定格電流20 Aのコンセント3個の図は、電線が必要な1.6 mmより太く、コンセントも20 A以下なので適切です。不適切なものを選ぶ答えではありません。

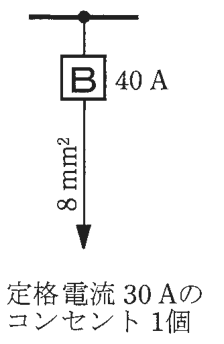

• ニ…40 A，その先の電線の太さ8 mm²，矢印の先に定格電流 30 Aのコンセント 1個：遮断器40 A・電線8 mm²・定格電流30 Aのコンセント1個の図は、電線が8 mm²以上あり、コンセントも30 A以上40 A以下の範囲にあります。条件を満たす適切な組合せです。
