平成29年度下期第二種電気工事士筆記試験（電気技術者試験センター）問10

✓ これが正解イ3

解説

許容電流が幹線遮断器の35 %未満なので、3 m 以下です。

幹線から分岐する電線には、その分岐の途中に過電流遮断器を付ける位置の決まりがあります。原則は、分岐点から3 m 以下の場所に付けることです。ただし、分岐する電線の許容電流が、幹線を保護する遮断器の定格電流に対して一定の割合以上あれば、遮断器を付ける位置を遠くしてよいとされています。35 ％以上なら8 m 以下、55 ％以上なら長さの制限がなくなります。

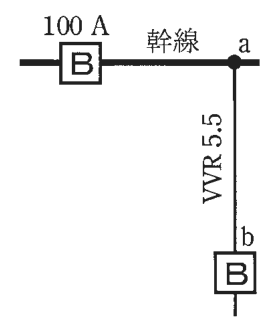

本問の幹線の遮断器は100 Aで、VVR 5.5 mm² の許容電流は34 Aです。割合は 34÷100＝0.34＝34 ％ で、35 ％に届きません。したがって原則どおり、a－b 間は3 m が最大です。8 m の肢は35 ％以上のとき、制限なしの肢は55 ％以上（55 A以上の電線）のときの値で、34 Aではどちらにも当たりません。

覚え方は、許容電流が幹線の遮断器の 35 ％未満は3 m、35 ％以上は8 m、55 ％以上は制限なしです。

ほかの選択肢の解説

• ロ5：5 m は、分岐点から遮断器までの長さの区分には当てはまりません。区分は3 m 以下、8 m 以下、制限なしの3つで、5 m を最大とする場合は存在しません。
• ハ8：8 m が使えるのは、分岐する電線の許容電流が幹線の遮断器の定格の35 ％以上のときです。本問は 34÷100＝34 ％ とわずかに足りないので、8 m まで離すことは認められません。
• ニ制限なし：制限なしとできるのは、分岐電線の許容電流が幹線遮断器の定格の55 ％以上、本問なら55 A以上のときです。許容電流34 Aは遠く及ばないので、距離の制限を外すことはできません。
