平成29年度下期第二種電気工事士筆記試験（電気技術者試験センター）問9

✓ これが正解ハ

解説

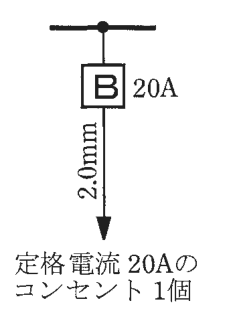

20 A遮断器・2.0 mm・20 Aコンセントの組合せです。

分岐回路は、配線用遮断器の定格電流に応じて、使える電線の太さとコンセントの定格電流が決まっています。電線は遮断器が働く前の電流に耐える太さが必要で、コンセントは遮断器の定格を超えない電流用のものを付けます。

定格20 A以下の配線用遮断器の回路は、軟銅線が直径1.6 mm 以上、コンセントは20 A以下です。定格30 A の遮断器の回路は、軟銅線が直径2.6 mm 以上、コンセントは20 A以上30 A以下です。

これに当てはめます。20 Aの遮断器に30 Aのコンセントをつなぐ組合せは、コンセントの定格が決まりに合いません。30 Aの遮断器に2.0 mm の電線は太さが足りません。30 Aの遮断器に15 Aのコンセントは、決まりの範囲を下回ります。20 A・2.0 mm（1.6 mm 以上）・20 Aの組合せだけがすべて条件を満たします。覚え方は、遮断器20 Aなら電線1.6 mm 以上でコンセント20 A以下です。

ほかの選択肢の解説

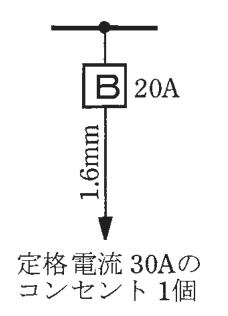

• イ…1.6mmの字，矢印の先に 定格電流 30Aのコンセント 1個 の字：20 Aの配線用遮断器の分岐回路に付けるコンセントは20 A以下と決まっています。30 Aのコンセントはこの決まりの範囲を外れていて、電線が1.6 mm でも組合せとして適切ではありません。

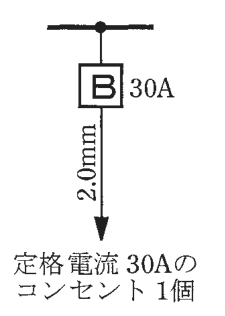

• ロ…0mmの字，矢印の先に 定格電流 30Aのコンセント 1個 の字：30 Aの配線用遮断器の分岐回路では、軟銅線は直径2.6 mm 以上が必要です。2.0 mm では太さが足りず、コンセントが30 Aであっても、電線の条件を満たしません。

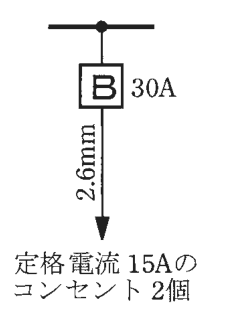

• ニ…6mmの字，矢印の先に 定格電流 15Aのコンセント 2個 の字：30 Aの配線用遮断器の回路に付けるコンセントは20 A以上30 A以下の定格です。15 Aのコンセントを2個にしても、1個ごとの定格が範囲を下回るので、適切な組合せとは言えません。
