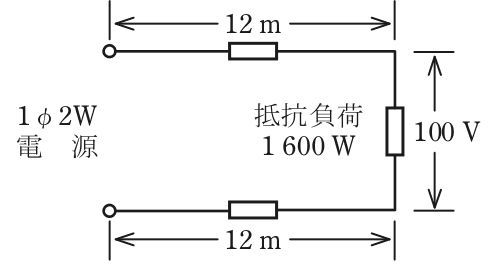

令和8年度上期第二種電気工事士学科試験（電気技術者試験センター）問6

✓ これが正解ロ2

解説

電流16 A、往復の抵抗0.12 Ωで、降下は約2 Vです。

電圧降下とは、電線に電流が流れたとき、電線の抵抗のせいで失われる電圧のことです。電線の抵抗に電流をかけて求めます。

まず電流は、電力＝電圧×電流から、1 600÷100＝16 A です。次に電線の抵抗を求めます。電線は往きと帰りの2本あり、1本が12 m なので、往復で24 m です。1 000 m 当たり5.0 Ω ですから、24×5.0÷1 000＝0.12 Ω となります。電圧降下は 16×0.12＝1.92 V で、最も近い値は2 V です。

気をつけたいのは、単相2線式では電線が2本あることです。12 m だけで計算すると抵抗は0.06 Ωとなり、16×0.06＝0.96 V となって、1 V を選んでしまいます。覚え方は、単相2線式では電線の長さを往復分で数えることです。この考え方は、配線の電圧降下を電流と電線の抵抗の積で求める計算です。

ほかの選択肢の解説

• イ1：1 Vは、往きの電線1本ぶん(12 m、0.06 Ω)だけで16 A×0.06 Ω＝0.96 Vと計算した値です。帰りの電線の抵抗も加わるので、答えの半分になってしまいます。
• ハ3：3 Vにあたる数え方は、この条件からは見つかりません。16 Aと往復の抵抗0.12 Ωの積は1.92 Vで、3 Vまで増える要素は問題文にないため、導けない値です。
• ニ4：4 Vも、この条件からは導けません。往復24 mの抵抗0.12 Ωに16 Aをかけると1.92 Vで、4 Vになるには電線の長さか電流が2倍を超える必要があります。
