平成28年度下期第二種電気工事士筆記試験（電気技術者試験センター）問9

✓ これが正解イ

解説

20 Aの遮断器に2.0 mmの電線と20 Aコンセントの組合せです。

低圧屋内の分岐回路は、配線用遮断器の定格電流に応じて、使える電線の太さとコンセントの定格電流が決められています。遮断器が電線を過電流から守り、コンセントがその回路に見合う定格であることを求める決まりです。

20 Aの配線用遮断器の分岐回路では、電線は直径1.6 mm以上、コンセントは定格20 A以下です。30 Aの配線用遮断器では、電線は直径2.6 mm以上、コンセントは定格20 A以上30 A以下です。

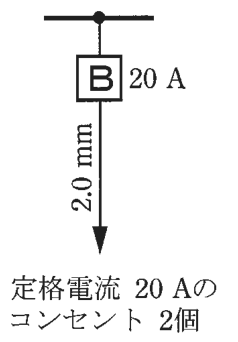

図の4組を当てはめます。20 A遮断器・2.0 mmの電線・20 Aコンセント2個の組は、電線の太さもコンセントも条件を満たします。30 A遮断器で電線が2.0 mmの組は、2.6 mmに足りません。20 A遮断器で30 Aコンセントの組は、定格が合わない組合せです。30 A遮断器・2.6 mmで15 Aコンセントの組は、30 Aの回路に使えるコンセントの範囲から外れます。

覚え方は、20 Aなら電線1.6 mm以上でコンセント20 A以下、30 Aなら電線2.6 mm以上でコンセント20〜30 A、の二つの対です。

ほかの選択肢の解説

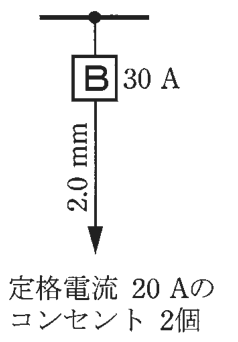

• ロ…0mmの字，矢印の先に 定格電流 20Aの コンセント 2個 の字：30 Aの配線用遮断器で保護する分岐回路には、直径2.6 mm以上の電線が必要です。図の2.0 mmは細く、遮断器の定格に電線が見合いません。コンセントが20 Aでも、この組は決まりに合いません。

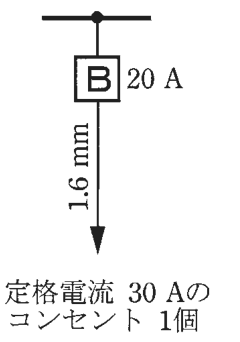

• ハ…1.6mmの字，矢印の先に 定格電流 30Aの コンセント 1個 の字：20 Aの配線用遮断器の分岐回路に取り付けるコンセントは、定格20 A以下と決められています。30 Aのコンセントは回路の定格に合わず、電線が1.6 mmで足りていても組合せとして認められません。

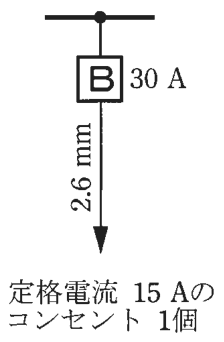

• ニ…6mmの字，矢印の先に 定格電流 15Aの コンセント 1個 の字：電線の2.6 mmは30 Aの遮断器に見合う太さです。しかし30 Aの配線用遮断器の分岐回路に使えるコンセントは定格20 A以上30 A以下で、図の15 Aは範囲から外れるので適切ではありません。
