令和2年度下期第二種電気工事士筆記試験（午後）（電気技術者試験センター）問10

✓ これが正解ハ

解説

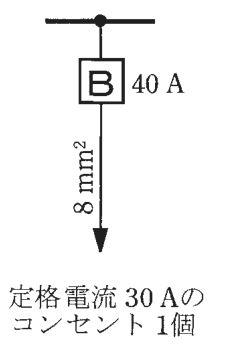

40 Aの遮断器には8 mm²・30 Aのコンセントが適切です。

分岐回路とは、幹線から分かれて器具やコンセントに電気を送る回路です。配線用遮断器（B の字を四角で囲んだ図記号で、傍記が定格電流）の定格電流に応じて、使える電線の太さとコンセントの定格電流が決まっています。電線が細いまま大きな電流を許すと過熱するため、遮断器の定格が大きいほど太い電線が必要で、コンセントも定格の範囲に収めます。

遮断器が20 Aなら電線は1.6 mm以上でコンセントは20 A以下、30 Aなら電線は2.6 mm（断面積5.5 mm²）以上でコンセントは20 A以上30 A以下、40 Aなら電線は断面積8 mm²以上でコンセントは30 A以上40 A以下です。図の傍記で見ると、遮断器40 A・電線8 mm²・30 Aのコンセントの組合せがこの条件を満たします。

遮断器20 Aに30 Aのコンセントでは、コンセントの定格が遮断器に合う範囲を超えます。遮断器30 Aで電線2.0 mmの組合せは、電線が30 A用には細すぎます。遮断器30 Aで15 Aのコンセントを2個とする組合せは、コンセントの定格が20 A以上という条件から外れます。覚え方は、遮断器の定格に電線の太さとコンセントの定格を合わせる、です。

ほかの選択肢の解説

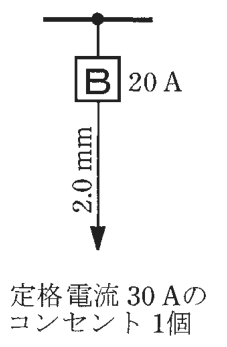

• イ…20 A，その先の電線に 2.0 mm の字，矢印の先に 定格電流 30 Aのコンセント 1個 の字：遮断器が20 Aなのに、コンセントは定格電流30 Aです。分岐回路では、コンセントの定格電流を遮断器の定格に合う範囲にそろえる決まりがあり、20 Aの回路には20 A以下のものを使います。

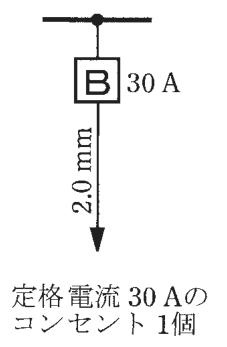

• ロ…30 A，その先の電線に 2.0 mm の字，矢印の先に 定格電流 30 Aのコンセント 1個 の字：遮断器は30 Aですが、電線が直径2.0 mmです。30 Aの遮断器で守る回路には、2.6 mm（5.5 mm²）以上の電線が必要で、2.0 mmでは細すぎるため、この組合せは過熱の危険を避けられません。

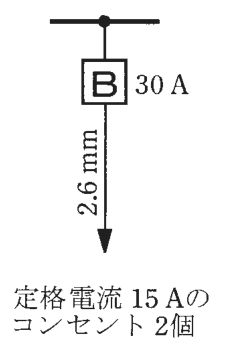

• ニ…30 A，その先の電線に 2.6 mm の字，矢印の先に 定格電流 15 Aのコンセント 2個 の字：遮断器30 Aと電線2.6 mmは合っていますが、定格電流15 Aのコンセントを2個つなぐ点が条件から外れます。30 Aの分岐回路では、コンセントは20 A以上30 A以下のものを使うことになっています。
