令和3年度上期第二種電気工事士筆記試験（午前）（電気技術者試験センター）問10

✓ これが正解イ

解説

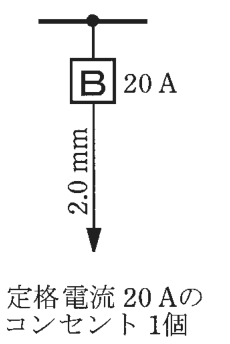

20 A の遮断器には 2.0 mm の電線と 20 A のコンセントです。

分岐回路（幹線から枝分かれして負荷へ向かう回路）では、配線用遮断器の定格電流に合わせて、電線の太さとコンセントの定格電流が決められています。遮断器より細い電線を使うと、電線が焼けるまで遮断器が切れません。コンセントも、遮断器の定格に合ったものでなければなりません。

20Aの配線用遮断器の回路では、電線は直径1.6mm以上、コンセントは20A以下と決められています。2.0mmの電線は1.6mmより太いので、20A回路にそのまま使えます。20Aの遮断器、2.0mmの電線、定格電流20Aのコンセントの組合せは、この決まりに合っています。

他の肢を見ると、30Aの回路は電線が2.6mm（または5.5mm²）以上でコンセントは20A以上30A以下、40Aの回路は電線が8mm²以上でコンセントは30A以上40A以下です。また、20Aの遮断器の回路には、20Aを超える30Aのコンセントは使えません。遮断器の定格に、電線とコンセントを合わせて覚えます。

ほかの選択肢の解説

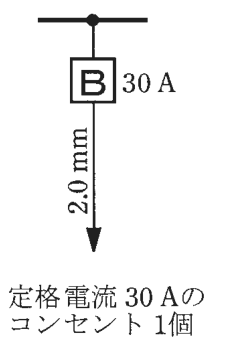

• ロ…30 A，その先の電線の太さ2.0 mm，矢印の先に定格電流 30 Aのコンセント 1個：30Aの配線用遮断器の分岐回路では、電線は2.6mm以上が必要で、2.0mmでは細すぎます。コンセントを30Aにしているのは合っていますが、電線の太さが規定に届きません。

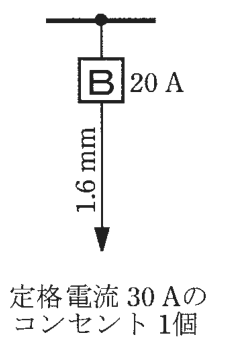

• ハ…20 A，その先の電線の太さ1.6 mm，矢印の先に定格電流 30 Aのコンセント 1個：20Aの遮断器の分岐回路に、定格電流30Aのコンセントを付けることはできません。コンセントは遮断器の定格に合わせ20A以下とする決まりで、この肢は定格が合っていません。

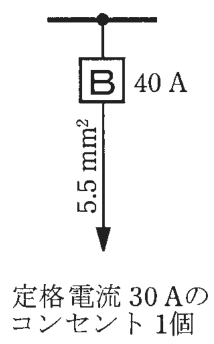

• ニ…40 A，その先の電線の太さ5.5 mm²，矢印の先に定格電流 30 Aのコンセント 1個：40Aの配線用遮断器の分岐回路には、8mm²以上の電線が必要です。5.5mm²は30Aの回路に使う太さで、40Aの遮断器には細すぎます。30Aのコンセントは40Aの回路でも使えるので、誤りは電線の太さです。
