平成29年度下期第二種電気工事士筆記試験（電気技術者試験センター）問8

✓ これが正解イ45

解説

電動機10 Aと電熱器35 Aを合計した45 Aです。

幹線（分岐の手前の太い電線）の太さは、その幹線から先に接続された負荷の電流の合計から決めます。電動機（M）は始動時に大きな電流が流れるため、電熱器（H）などの負荷とは分けて、電動機の定格電流の合計と、その他の負荷の定格電流の合計に分けて考えます。

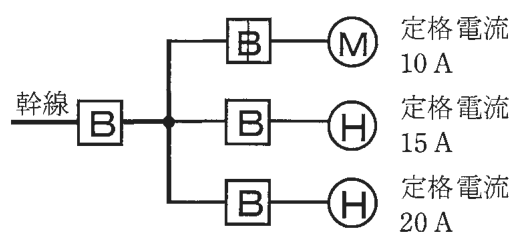

図では、電動機が10 A、電熱器が15 Aと20 Aです。電動機の合計は10 A、電熱器の合計は 15＋20＝35 A です。需要率（同時に使う割合）は100 ％ですから、そのまま全部を足し、10＋35＝45 A が、幹線の許容電流として必要な最小値になります。

電動機の合計が電熱器などの合計より大きいときには、電動機分に割増しをかける決まりがあります。本問は電動機の合計のほうが小さいので、その割増しは使わず、単純に足し算で足ります。覚え方は、電動機は10 A、電熱器は 15＋20＝35 A、合計45 A です。

ほかの選択肢の解説

• ロ50：50 A は、各負荷の定格電流の合計45 Aより大きな値で、設問の図の数値だけからは導けません。電動機の合計が小さいときは割増しの対象にならないので、5 Aを上乗せする根拠がありません。
• ハ55：55 A は、45 Aに電動機の10 Aをもう一度足した値と数字の上では一致します。しかし電動機は1台しかなく、同じ負荷を二重に数える理由が設問にはありません。
• ニ60：60 A は、45 Aに電熱器の15 Aをもう一度足した値と数字の上では一致します。需要率100 ％で3台の定格電流を合計する場面で、15 Aの電熱器を重ねて数えることはしません。
