平成27年度下期第二種電気工事士筆記試験（電気技術者試験センター）問10
配電理論及び配線設計
配線用遮断器に関する問題
選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。
低圧屋内配線の分岐回路の設計で，配線用遮断器，分岐回路の電線の太さ及びコンセントの組合せとして，適切なものは。ただし，分岐点から配線用遮断器までは3 m，配線用遮断器からコンセントまでは8 m とし，電線の数値は分岐回路の電線(軟銅線)の太さを示す。また，コンセントは兼用コンセントではないものとする。
- イ
- ロ
- ハ
- ニ
答えと解説
✓ これが正解ロ
解説
20 Aの遮断器・2.0 mm・20 Aコンセントの組合せが適切です。
分岐回路では、配線用遮断器の定格に応じて、使える電線の太さとコンセントの定格が決まっています。遮断器が大きいほど太い電線が要り、コンセントは遮断器の定格を超えるものを付けられません。
定格20 Aの配線用遮断器の回路では、電線は直径1.6 mm以上、コンセントは20 A以下です。定格30 Aの配線用遮断器の回路では、電線は直径2.6 mm以上（断面積では5.5 mm²以上）、コンセントは20 A以上30 A以下です。
これに図を当てはめます。20 Aの遮断器に2.0 mmの電線と20 Aのコンセント2個を組み合わせた図は、電線が1.6 mm以上、コンセントが20 A以下で、条件を満たします。
覚え方は、遮断器20 Aは1.6 mm以上でコンセント20 A以下、遮断器30 Aは2.6 mm以上（5.5 mm²以上）でコンセント20〜30 A、です。
ほかの選択肢の解説

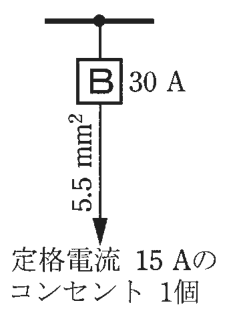

- イ幹線からの分岐に30 Aの配線用遮断器B，その先の電線に5.5 mm²の字，矢印の先に 定格電流 15 Aのコンセント 1個 の字：30 Aの遮断器に5.5 mm²の電線は合いますが、コンセントが15 Aなのが誤りです。30 Aの遮断器の回路に付けるコンセントは20 A以上30 A以下と決まっており、15 Aのコンセントは条件から外れます。

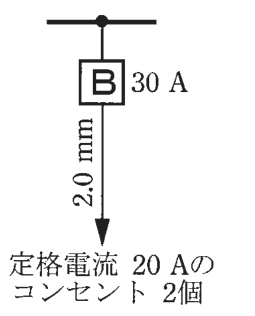

- ハ幹線からの分岐に30 Aの配線用遮断器B，その先の電線に2.0 mmの字，矢印の先に 定格電流 20 Aのコンセント 2個 の字：30 Aの遮断器に直径2.0 mmの電線では、電線が細すぎます。30 Aの遮断器を使う分岐回路には2.6 mm以上（5.5 mm²以上）の電線が必要です。遮断器が切れる電流に対して、2.0 mmの電線は太さが足りません。

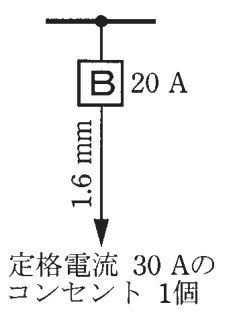

- ニ幹線からの分岐に20 Aの配線用遮断器B，その先の電線に1.6 mmの字，矢印の先に 定格電流 30 Aのコンセント 1個 の字：電線の1.6 mmは20 Aの遮断器に合いますが、コンセントが30 Aで、遮断器の定格20 Aを超えています。20 Aの遮断器の回路には20 A以下のコンセントしか付けられない決まりで、定格が合いません。
出典：平成27年度下期第二種電気工事士筆記試験 問10（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
