平成28年度上期第二種電気工事士筆記試験（電気技術者試験センター）問18

✓ これが正解ニ硬質塩化ビニル電線管の曲げ加工に用いる。

解説

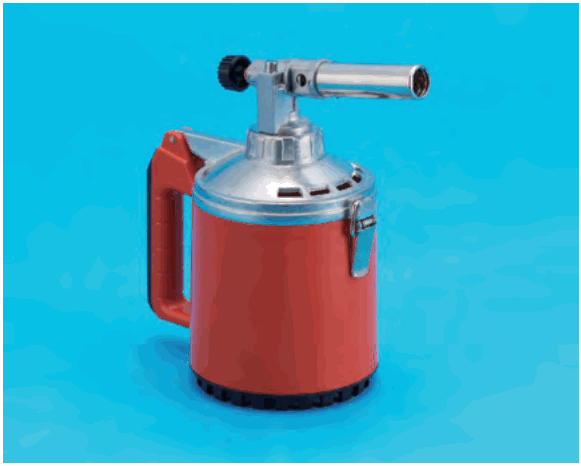

写真の赤い胴の工具はトーチランプで、硬質塩化ビニル管の曲げに使います。

写真の工具は、赤い円筒形の胴に赤い取っ手が付き、上部の銀色のふたから横に銀色の筒が突き出して、黒いつまみが付いています。胴の中に燃料を入れ、筒の先から炎を出して加熱する形の工具で、トーチランプと呼ばれます。

電線管のうち、硬質塩化ビニル電線管は、加熱するとやわらかくなる性質を使って曲げます。炎で管をあぶりながら曲げるので、この工具の用途は、硬質塩化ビニル電線管の曲げ加工です。

肢を比べると、金属管の曲げ加工は、金属管を曲げる専用の工具を使い、炎では行いません。合成樹脂製可とう電線管は、もともと曲がる管で、接続加工に炎は使いません。ライティングダクトは曲げる材料ではありません。樹脂管の曲げは加熱、金属管の曲げは専用工具、と覚えます。

ほかの選択肢の解説

• イ金属管の曲げ加工に用いる。：金属管の曲げ加工は、管を挟んで力で曲げる専用の工具で行います。炎で金属管をあぶる方法ではないので、この写真の工具の用途とは合いません。
• ロ合成樹脂製可とう電線管の接続加工に用いる。：合成樹脂製可とう電線管は手で曲がる柔らかい管で、つなぐときは専用の継手部品を差し込みます。炎であぶる工程がないため、写真の工具の用途に当たりません。
• ハライティングダクトの曲げ加工に用いる。：ライティングダクトは、既製の部材を組み合わせて取り付けるもので、炎で曲げて加工する材料ではありません。この写真の工具の用途として当てはまりません。
