令和4年度上期第二種電気工事士筆記試験（午前）（電気技術者試験センター）問16

✓ これが正解イPF 管を支持するのに用いる。

解説

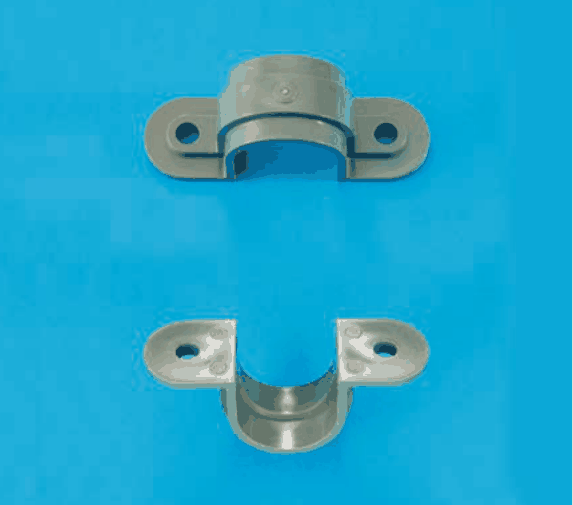

写真はPF管を固定するサドルです。

写真の材料の形から、何を固定する部品かを見分ける問です。

写真には灰色の樹脂（プラスチック）の部品が2個あり、どちらも半円形に曲がった帯の両側に、丸い穴のあいた平らな耳が1つずつ付いています。半円の内側に管を抱え、耳の穴にねじを通して壁や天井に留める形で、サドルと呼ばれる管の支持材です。選択肢のうち、管を支える用途に当たるのはPF管（合成樹脂製可とう電線管）を支持するという記述です。

他の用途は形が合いません。照明器具を固定する部品は、ボックスやねじ穴のある取付け金具で、管を抱える半円の帯にはなりません。ケーブルの束線には、細い帯で巻き付けて締めるバンドなどを使います。金属線ぴは断面が細長い溝形なので、専用の留め具で支えます。

覚え方は、半円の帯と穴付きの耳が付いた部品は、管を留めるサドル、です。

ほかの選択肢の解説

• ロ照明器具を固定するのに用いる。：照明器具の固定には、吊りボルトや取付け金具などを使います。管を抱える半円の帯と、ねじ穴のある耳を持つ写真の部品は、その用途の形ではありません。
• ハケーブルを束線するのに用いる。：ケーブルの束線は、ケーブルを束ねて締めるバンドなどで行います。写真は半円に曲がった帯で、丸い管を抱えて留める形なので、束線用ではありません。
• ニ金属線ぴを支持するのに用いる。：金属線ぴは、断面が細長い溝形で、その形に合った専用の留め具で支えます。写真の部品は半円形の内側に丸い管を抱える形で、線ぴを支える形ではありません。
