平成27年度下期第二種電気工事士筆記試験（電気技術者試験センター）問17

✓ これが正解ニ架空線のたるみを調整するのに用いる。

解説

つかみ金具と巻取りの柄があり、架空線のたるみ調整用です。

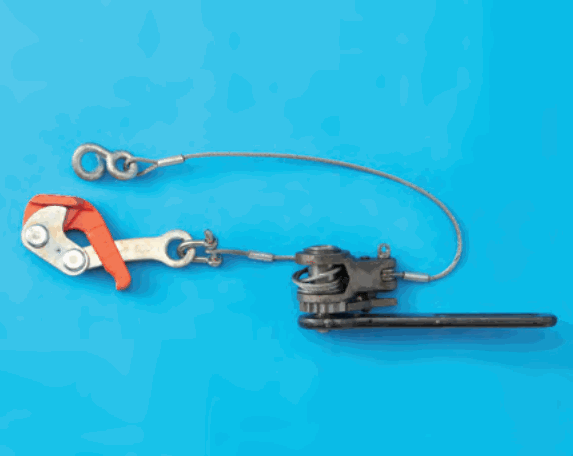

写真の工具は、橙色の部品が付いた銀色のつかみ金具（線をくわえる部分）と、細いワイヤを巻き取る歯車状の部分、長い黒色の柄でできています。柄を動かすとワイヤが巻き取られ、つかみ金具でくわえた線を引っぱれる構造です。

このような工具は、架空線（電柱の間に張る電線）の張り具合を調整するときに、線を引いてたるみを取るために使われます。張線器と呼ばれる工具です。

他の肢の用途は合いません。電線を曲げる用途の工具には曲げるための形が、電線管のすべり止めには管をつかむための形が必要ですが、写真には見当たりません。支線は電柱を支えるために張るワイヤそのもので、工具ではありません。

見分け方は、線をくわえる金具、ワイヤの巻取り、柄の組合せなら、引っぱって張りを調整する工具、と覚えることです。

ほかの選択肢の解説

• イ太い電線を曲げてくせをつけるのに用いる。：太い電線を曲げて癖をつける用途の工具は、電線を曲げるための形をしています。写真の工具は、金具で線をくわえ、ワイヤを巻き取って引っぱる構造で、電線を曲げる部分が見当たらないため、この用途ではありません。
• ロ施工時の電線管の回転等すべり止めに用いる。：電線管の回転やすべりを止める用途の工具は、管をしっかりくわえる構造のものです。写真の工具は巻取りのワイヤと柄で引っぱる構造で、管を押さえて回転を止める形ではないため、この用途には当てはまりません。
• ハ電線の支線として用いる。：支線は、電柱が傾かないように地面や別の柱との間に張るワイヤのことで、工具ではありません。写真は、金具・巻取り部・柄を備えた道具なので、ワイヤそのものを答える説明は、この写真には当てはまりません。
