平成29年度上期第二種電気工事士筆記試験（電気技術者試験センター）問17

✓ これが正解ニ配線用遮断器（電動機保護兼用）

解説

OFFのハンドルと遮断容量の表示がある、電動機用の配線用遮断器です。

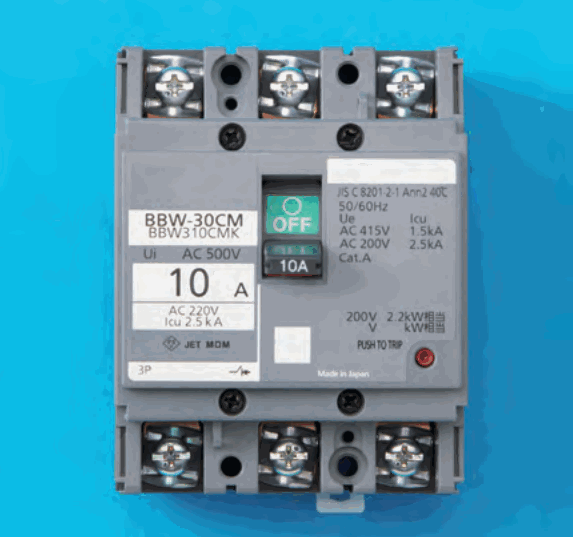

写真の器具は、灰色の箱形で、上下に3つずつ端子ねじがあり、中央に緑色のOFFの表示と10Aの字のあるハンドルがあります。3Pの字は、3つの極（三相用）を意味します。銘板には、200V 2.2kW相当の字があり、電動機（モーター）の容量に合わせた表示だと分かります。また、遮断容量を表すIcuの字もあります。

これらから、電動機の保護も兼ねられる配線用遮断器だと判断できます。ハンドルで電路を入り切りでき、過電流が流れたら自動で切れる器具です。右の赤い小さなボタンにはPUSH TO TRIPの字があり、切れる動作を試すためのものです。

他の器具は、見える特徴が違います。写真には漏電を示す字や表示が見当たらないので、漏電遮断器や漏電警報器ではありません。電磁開閉器は、電磁石で入り切りする器具で、写真にはその構造を示す表示がありません。 覚え方は、3P・OFFのハンドル・遮断容量の字がそろえば、配線用遮断器、です。

ほかの選択肢の解説

• イ漏電警報器：漏電警報器は、漏電を知らせる器具で、電路を開閉するハンドルや遮断容量の表示を持ちません。写真には、OFFと書かれたハンドルとIcuの字があり、警報器とは見えません。
• ロ電磁開閉器：電磁開閉器は、電磁石を使って電路を入り切りし、電動機の過負荷を保護する構造の器具です。写真は手で操作するハンドルが中央にあり、過電流で自動で切れる遮断器の形です。
• ハ漏電遮断器：漏電遮断器は、漏電を検出して切る器具で、銘板に定格感度電流（mAの値）などの漏電に関する表示があります。写真の銘板にはmAの定格感度電流の字が見当たらず、赤いボタンの字もPUSH TO TRIPです。
