平成22年度第二種電気工事士筆記試験（電気技術者試験センター）問16

✓ これが正解ハ硬質塩化ビニル電線管の切断に使用する。

解説

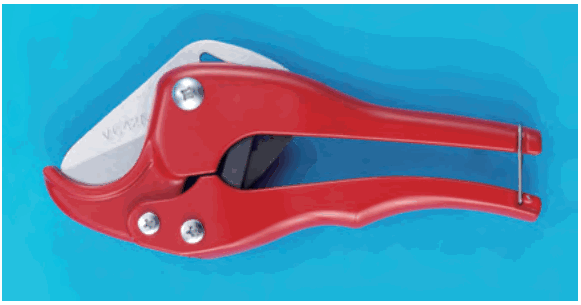

はさみ形で幅広い刃の写真の工具は、塩ビ管用のカッタです。

写真の工具は、赤い柄を握って使うはさみ形で、先端に、内側が弧を描く銀色の幅広い刃と、それを受ける黒い部分があります。管を刃と受けの間にはさみ、柄を握って切る工具です。写真で見分けるポイントは、赤い柄、弧を描く幅広い刃、黒い受けの3つで、のこぎりのような細かい歯は見えません。

この形は、硬質塩化ビニル電線管（塩ビ管）を切るカッタの特徴です。塩ビ管は樹脂でできているので、刃を押し込んで切断できます。

他の肢の金属管、ライティングダクト、金属線ぴは、いずれも金属製のものが一般的です。これらは、金切りのこなど、金属を切るための工具で切るのが基本で、写真のような樹脂管向けの工具の用途ではありません。

覚え方は、はさみ形で幅広い刃の赤い工具は、塩ビ管用のカッタです。

ほかの選択肢の解説

• イ金属管の切断に使用する。：金属管を切るには、金切りのこのような、金属を削り切る工具が基本です。写真の工具は、幅広い刃で樹脂管を挟んで切る形をしているので、金属管の切断という説明は合いません。
• ロライティングダクトの切断に使用する。：ライティングダクトの切断は、金切りのこなどで行うのが一般的です。写真の工具のように、管を挟んで切る刃の形は、ダクトの切断を目的にしたものではありません。
• ニ金属線ぴの切断に使用する。：金属線ぴは、金属製の細長い配線材で、金切りのこなどで切ります。写真の工具は、樹脂製の管を切るための刃と受けを持つ形で、金属線ぴの切断を目的にした工具ではありません。
