平成26年度下期第二種電気工事士筆記試験（電気技術者試験センター）問17

✓ これが正解イPF管を支持するのに用いる。

解説

半円の受け口と穴付きの脚の物は、PF管のサドルです。

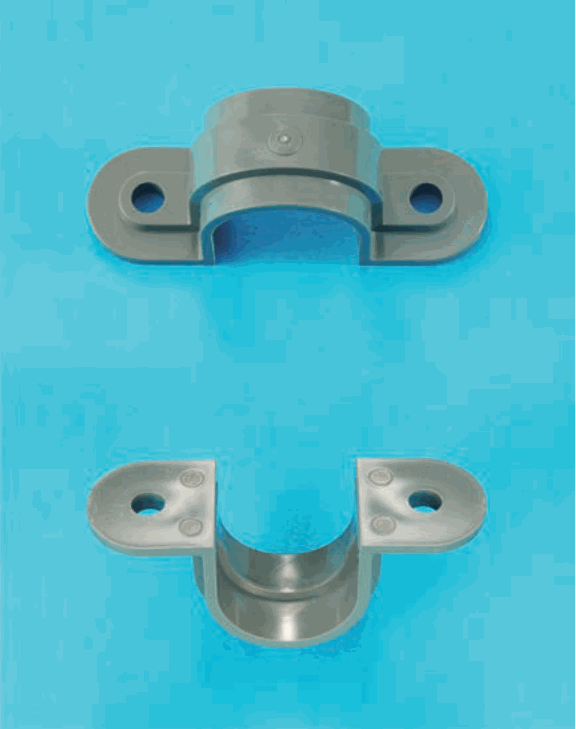

写真の物は、中央が半円形に盛り上がった受け口があり、両側に丸い穴のある平たい脚が付いています。2個のうち、上は盛り上がった側を上に、下は裏返して置かれていて、どちらにも半円の溝が見えます。管を半円の溝で抱え、脚の穴にねじを通して取り付ける、サドルの形です。

この形は、合成樹脂製可とう電線管（PF管）を支持する、PF管用のサドルです。

他の用途と比べます。照明器具を固定する部品は、器具の重さを受ける金具やボルトで、半円の溝は必要ありません。ケーブルを束ねる物は、ケーブルを巻いて締めるバンド状の形です。金属線ぴ（断面が長方形の細い溝形の配線材）を支える物は、長方形の溝に合う平らな形で、半円ではありません。覚え方は、半円の溝に穴付きの脚はサドル、管を支える、です。

ほかの選択肢の解説

• ロ照明器具を固定するのに用いる。：照明器具を固定する部品は、器具を支える金具やボルトなどで、半円の溝は要りません。写真の半円形の受け口は管を抱える形なので、器具を止める用途には合いません。
• ハケーブルを束線するのに用いる。：束線に使う物は、ケーブルをひとまとめに巻いて締める帯状の形をしています。写真は穴のある脚と半円の溝をもつ別の形で、束ねる用途の物には見えません。
• ニ金属線ぴを支持するのに用いる。：金属線ぴは、断面が長方形の細長い溝形の配線材です。これを支える物は平らな形になるはずで、半円の受け口を持つ写真の物は、丸い管のほうに合う形をしています。
