令和2年度下期第二種電気工事士筆記試験（午前）（電気技術者試験センター）問10

✓ これが正解ニ

解説

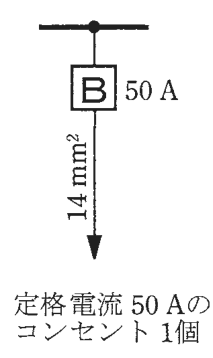

50Aの遮断器・14 mm²・50Aコンセントが表に合います。

分岐回路（幹線から分かれて負荷へ向かう回路）は、配線用遮断器の定格電流ごとに、使える電線の太さとコンセントの定格電流が表で決まっています。遮断器の定格を基準に、電線は表で定める太さ以上、コンセントは表で定める範囲の定格を選びます。

各肢を表に照らします。20 Aの遮断器につなぐコンセントは20 A以下ですが、30 Aのコンセントでは範囲外です。30 Aの遮断器に使う電線は2.6 mm以上なので、2.0 mmでは細すぎます。30 Aの遮断器につなぐコンセントは20 A以上30 A以下で、15 Aは範囲外です。50 Aの遮断器、14 mm²の電線、50 Aのコンセントの組合せは、この表に合っています。

遮断器の定格→電線の太さ→コンセントの定格、の順に表で確認します。

ほかの選択肢の解説

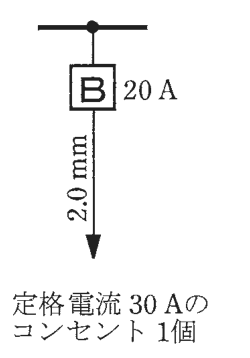

• イ…20 A，その先の電線の太さ2.0 mm，矢印の先に定格電流 30 Aのコンセント 1個：20 Aの遮断器に定格電流30 Aのコンセントを付ける組合せは、表に無い形です。20 Aの遮断器の分岐回路に付けるコンセントは20 A以下と決まっていて、30 Aは範囲を超えます。

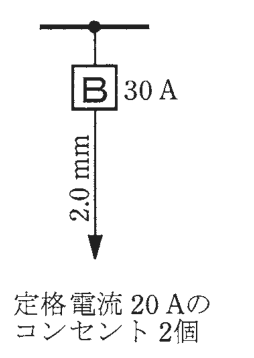

• ロ…30 A，その先の電線の太さ2.0 mm，矢印の先に定格電流 20 Aのコンセント 2個：30 Aの遮断器に2.0 mmの電線を組み合わせると、電線の太さが足りません。30 Aの遮断器の分岐回路には2.6 mm以上の電線が必要で、コンセントが20 Aでも組合せとして不適切です。

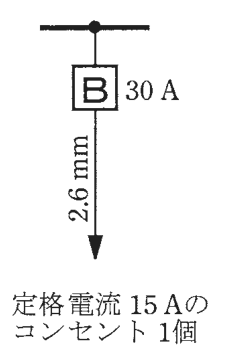

• ハ…30 A，その先の電線の太さ2.6 mm，矢印の先に定格電流 15 Aのコンセント 1個：30 Aの遮断器の分岐回路に付けるコンセントは20 A以上30 A以下とされ、15 Aのコンセントは範囲から外れます。電線の2.6 mmは30 Aの遮断器に合いますが、コンセントが合いません。
