平成24年度下期第二種電気工事士筆記試験（電気技術者試験センター）問15

✓ これが正解ハ硬質塩化ビニル電線管の管端部の面取りに使用する。

解説

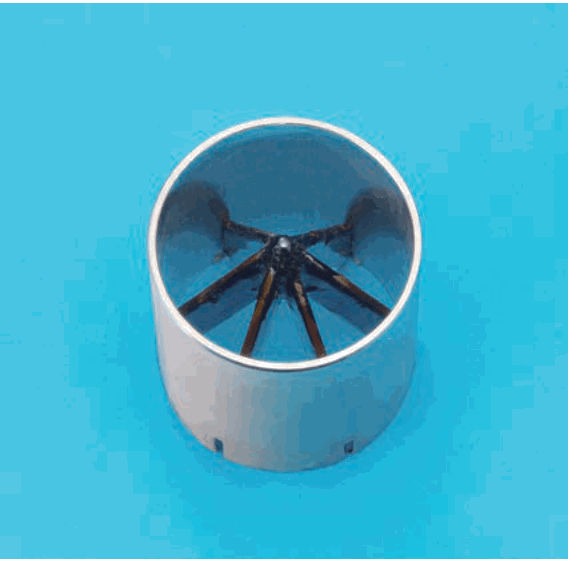

写真は硬質塩化ビニル電線管の管端の面取りに使う工具です。

写真の工具の形から用途を判断します。銀色の円筒で、内側に中心から放射状に細い刃が並んでいます。円筒の口に管の端を差し込んで使う形で、内側の刃が管端の角を削ります。これは硬質塩化ビニル電線管の管端部の面取りに使う工具の特徴です。面取りは、管の切り口の角を削って、電線の被覆を傷つけたり、継手に差し込みにくくなったりするのを防ぐ作業です。

他の用途の工具は形が違います。金属板の穴あけには、板を貫く刃を持つ工具（ドリルやノックアウトパンチャなど）を使います。金属管にねじを切るには、ねじ山を刻むダイスの付いた工具を使います。木材の穴あけには、先端に刃のあるドリルやきりを使います。円筒の内側に放射状の刃があれば面取り用、と見分けます。

ほかの選択肢の解説

• イ各種金属板の穴あけに使用する。：金属板の穴あけには、ドリルの刃やノックアウトパンチャのように、板を貫く刃を持つ工具を使います。写真は筒の内側に放射状の刃がある形で、板に穴を開ける形には見えません。
• ロ金属管にねじを切るのに用いる。：金属管にねじを切る工具は、ねじ山を刻む刃を持つ、リード型ねじ切り器などです。写真は筒の内側に刃が並ぶだけの形で、ねじ山を刻む形ではなく、ねじを切る用途ではありません。
• ニ木材の穴あけに用いる。：木材の穴あけには、先のとがったきりや、回転して削るドリルを使います。写真の工具は円筒の内側の放射状の刃で管端を整える形をしており、木に穴を開ける用途には当たりません。
