平成28年度上期第二種電気工事士筆記試験（電気技術者試験センター）問10

✓ これが正解ニ

解説

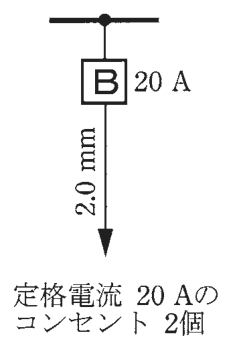

20A遮断器に2.0mmと20Aコンセント2個の組合せが適切です。

分岐回路の設計では、配線用遮断器の定格に合わせて、電線の太さとコンセントの定格を決めます。遮断器の定格が電線の許容電流を超えると、電線を守れなくなるためです。

20Aの配線用遮断器の回路では、電線は直径1.6mm以上、コンセントは20A以下とします。30Aの回路では、電線は直径2.6mm以上（断面積では5.5mm²）、コンセントは20A以上30A以下とします。この問の20A遮断器、2.0mm、20Aコンセント2個は、この条件に収まります。コンセントの個数は、この表の判断には関わりません。

肢を比べると、30A遮断器に2.0mmの電線では細すぎます。20A遮断器に30Aのコンセントでは、回路の定格に合わない組合せです。30Aの回路に15Aのコンセントを付けるのも、30A回路のコンセントの範囲外です。遮断器の定格を軸に、電線とコンセントを順に当てはめて覚えます。

ほかの選択肢の解説

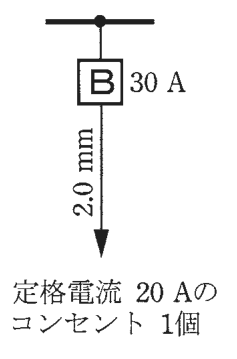

• イ…30 A，その先の矢印の線に 2.0 mm の字，矢印の先に 定格電流 20 Aの コンセント 1個 の字：30Aの配線用遮断器の回路は、電線に直径2.6mm以上が必要です。2.0mmの電線では細く、遮断器が切れる前に電線が許容電流を超えて熱くなるおそれがあります。

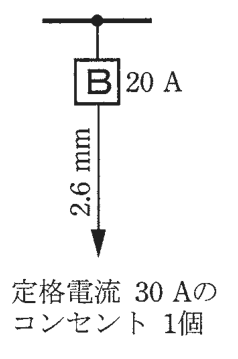

• ロ…20 A，その先の矢印の線に 2.6 mm の字，矢印の先に 定格電流 30 Aの コンセント 1個 の字：20Aの遮断器の先に30Aのコンセントを接続する組合せは、定格が合わない決まりに外れます。電線が2.6mmと太くても解決せず、コンセントの定格が問題です。

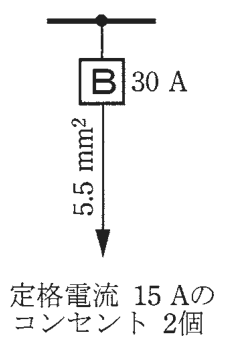

• ハ…30 A，その先の矢印の線に 5.5 mm² の字，矢印の先に 定格電流 15 Aの コンセント 2個 の字：30Aの回路でコンセントを付けるなら、定格は20A以上30A以下です。15Aのコンセントは、この範囲に当てはまらないため、2個付けても適切な組合せにはなりません。
