平成27年度上期第二種電気工事士筆記試験（電気技術者試験センター）問9

✓ これが正解ロ35

解説

分岐点から6mなら遮断器定格の35％で35Aです。

分岐回路を保護する過電流遮断器は、分岐点にできるだけ近く置くのが原則です。遠くなる場合は、分岐線が過電流で傷まないように、分岐線の許容電流にも条件が付きます。この条件は、分岐点から遮断器までの長さで決まります。

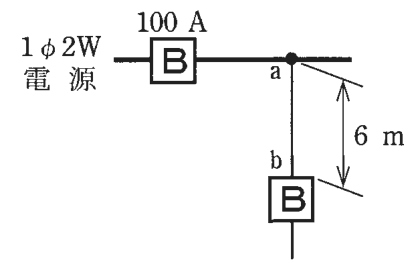

図では、幹線を保護する遮断器の定格電流が 100 A で、a－b 間の長さは 6 m です。分岐点から遮断器まで 3 m を超え 8 m 以下のとき、分岐線の許容電流は幹線の遮断器の定格電流の 35 ％以上と決まっています。100×0.35＝35 A なので、最小値は 35 A です。遮断器が分岐点から離れるほど、その間の電線は幹線側の遮断器でしか守られない区間が長くなるため、電線の許容電流の条件が厳しくなります。

3 m 以下は制限なし、3 m 超 8 m 以下は 35 ％、8 m 超は 55 ％と、距離が長いほど割合が大きくなる、と覚えます。

ほかの選択肢の解説

• イ25：25 A は、100 A の 35 ％である 35 A に満たない値です。6 m 離れた分岐線の許容電流がこれでは、幹線の遮断器が切れる前に電線が過電流で傷むおそれがあります。
• ハ45：45 A は 35 A を上回っていて条件は満たしますが、最小値ではありません。問われているのは、満たすべき許容電流のうち最小の値です。
• ニ55：55 A は、分岐点から遮断器まで 8 m を超えるときの 55 ％の値です。この図は 6 m で 3 m 超 8 m 以下の区間にあたるので、35 ％の 35 A で足り、55 A は大きすぎます。
