平成27年度上期第二種電気工事士筆記試験（電気技術者試験センター）問10

✓ これが正解ニ

解説

20Aの遮断器には直径2.0mmと20Aコンセントが合います。

分岐回路は、配線用遮断器の定格電流によって、使える電線の太さとコンセントの定格電流が決まっています。遮断器が大きいのに電線が細いと、電線が過熱しても遮断器が切れません。コンセントの定格も、つなぐ電線と遮断器に合わせて決まります。

20 A の配線用遮断器の分岐回路では、電線は直径 1.6 mm 以上、コンセントは 20 A 以下が使えます。30 A の分岐回路では、電線は直径 2.6 mm 以上（断面積では 5.5 mm²以上）、コンセントは 20 A 以上 30 A 以下と決まっています。

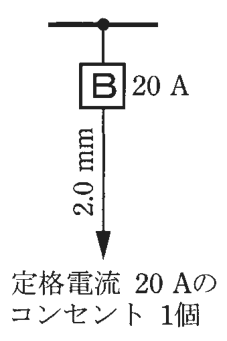

20 A の遮断器、直径 2.0 mm の電線、定格 20 A のコンセント1個の組合せは、20 A の分岐回路の条件にすべて合います。遮断器の定格に、電線の太さとコンセントの定格を揃える、と覚えます。

ほかの選択肢の解説

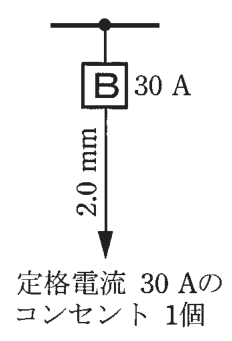

• イ…30 A，その先の矢印の線に 2.0 mm の字，矢印の先に 定格電流 30 Aの コンセント 1個 の字：30 A の遮断器の分岐回路には、直径 2.6 mm 以上の電線が必要です。直径 2.0 mm では細く、電線の許容電流に対して遮断器の定格が大きすぎるため、不適切です。

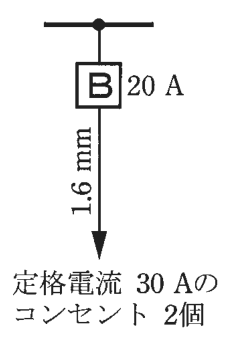

• ロ…20 A，その先の矢印の線に 1.6 mm の字，矢印の先に 定格電流 30 Aの コンセント 2個 の字：20 A の遮断器の分岐回路に 30 A のコンセントは付けられません。つなぐコンセントの定格は 20 A 以下と決まっており、定格が合わない組合せになります。

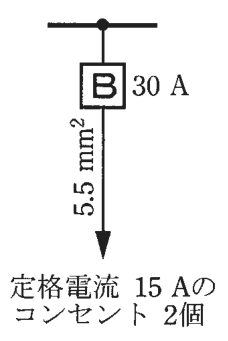

• ハ…30 A，その先の矢印の線に 5.5 mm² の字，矢印の先に 定格電流 15 Aの コンセント 2個 の字：30 A の遮断器の分岐回路に付けるコンセントは、20 A 以上 30 A 以下と決まっています。電線の 5.5 mm² は足りていますが、15 A のコンセント2個は定格が低く、不適切です。
